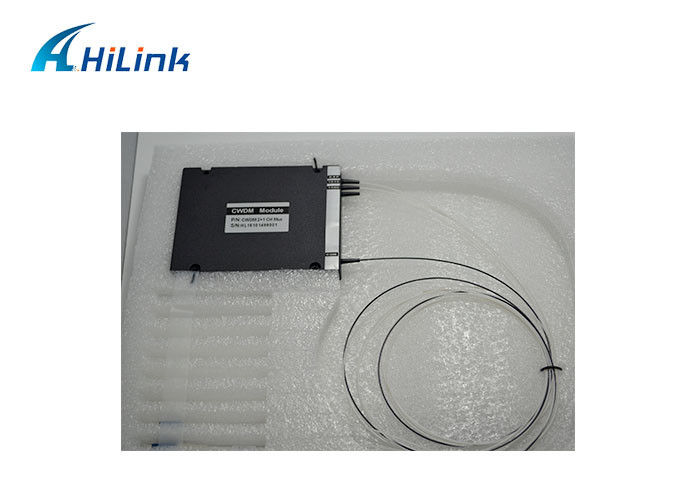

Optische CWDM fügen Tropfen-Mehrfachkoppler-Demultiplexer SFP-Lösungs-Expansion 2+1CH mit Eil hinzu
Modul CWDM Mux/Demux über einer einzelnen oder Duplexeinmodenfaser ist ziemlich allgemein, Ihre Gesamtbandbreite zu verlängern. Es bietet hohe Stabilität und Zuverlässigkeit an und hat Päckchengröße. Seine funktionierende Wellenlänge ist ab 1270 Nanometer zu 1610nm (1261nm-1611nm) die total 18 Kanäle mit 20nm Kanalabstand anbieten.
- 1. Eigenschaften:
A., niedrige Einfügungsdämpfung
B., hohe Zuverlässigkeit und Stabilität
C., niedrige PDL
D., Kompaktbauweise
E., breite funktionierende Wellenlänge: 1270nm-1610nm (1261nm~1611nm)
F., breite Betriebstemperatur: -20 zu +70℃
- 2. Anwendungen:
System A. CWDM
B. Add/Tropfen
- 3. Befolgung:
a. Telcordia GR-1209-CORE-2001
b. Telcordia GR-1221-CORE-1999
c. RoHS
Leistungsangaben
| Parameter | Kanal 4 | Kanal 8 | Kanal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Kanal-Wellenlänge (Nanometer) | 1270~1610 | ||||||
| Mittelwellenlänge Genauigkeit (Nanometer) | ±0.5 | ||||||
| Kanalabstand (Nanometer) | 20 | ||||||
| Kanaldurchlassbereich (@-0.5dB Bandbreite (Nanometer) | >13 | ||||||
| Einfügungsdämpfung (DB) | ≤1.2 | ≤1.5 | ≤3.0 | ||||
| Kanal-Einheitlichkeit (DB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Kanal-Kräuselung (DB) | 0,3 | ||||||
| Isolierung (DB) | Angrenzend | N/A | >30 | N/A | >30 | N/A | >30 |
| Nicht-angrenzend | N/A | >40 | N/A | >40 | N/A | >40 | |
| Trägheits-Verlust-Temperatur-Empfindlichkeit (dB/°C) | <0> | ||||||
| Wellenlängen-Temperatur-Verschiebung (nm/°C) | <0> | ||||||
| Polarisations-abhängiger Verlust (DB) | <0> | ||||||
| Polarisations-Modus-Streuung | <0> | ||||||
| Richtdämpfung (dB) | >50 | ||||||
| Rückflussdämpfung (DB) | >45 | ||||||
| Höchstleistungs-Behandlung (mW) | 500 | ||||||
| Opterating-Temperatur (°C) | -5~+75 | ||||||
| Lagertemperatur (°C) | -40~85 | ||||||
| Paketmaß (Millimeter) | L100 x W80 x H10 oder L140xW100xH15 | ||||||
Über Spezifikation seien Sie für Gerät ohne Verbindungsstück.
Einrichtungs-Informationen
| Konfiguration | Zahl von Kanälen | 1. Kanal | Faser-Art | Faser-Länge | In-/Outverbindungsstück |
|
M=Mux D=Demux O=OADM |
Kanal 04=4
Kanal 08=8 Kanal 16=16 Kanal 18=18 ...... |
27=1270nm ...... |
Faser 1=Bare 2=900um Loses Rohr 3=2mm Kabel 4=3mm Kabel |
1=1m 2=2m S=Specify |
0=None ...... |
CWDM-Lösung:
