Name: Anpassbares 8-Kanal-Mini-Klein-CWDM-Mux-Demux-Modul CCWDM-Multiplexer mit ultra-niedrigem Verlust
Brand: Shenzhen HiLink Technology Co.,Ltd.
SKU: CCWDM-XX
Price: 160.00 USD
Availability: InStock

Zu Hause > produits > Modul CWDM Mux Demux >

Anpassbares 8-Kanal-Mini-Klein-CWDM-Mux-Demux-Modul CCWDM-Multiplexer mit ultra-niedrigem Verlust

8 Kanal cwdm mux demux Modul

Mini kleiner CCWDM-Multiplexer

Anpassbares CWDM-Modul

Herkunftsort:

Guangdong, China

Markenname:

HILINK

Zertifizierung:

CE FCC Rohs

Modellnummer:

CCWDM-XX

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Wellenlänge:

1260 nm bis 1610 nm

Produktname:

CCWDM-Modul

Kanalabstand:

20 nm

Rückflussverlust:

> DB 45

Betriebstemperatur:

-5°C bis +75°C

Einfügedämpfung:

< 1,8 DB

Kanalnummer:

8 Kanal

Kundenorientiert:

Zahlungs- und Versandbedingungen

Min Bestellmenge

1Stk

Preis

Verhandlungsfähig

Zahlungsbedingungen

T/T, Western Union

Versorgungsmaterial-Fähigkeit

100 Stück/Woche

Verwandte Produkte

8 CWDM-Kanäle 1470-1610 nm Mux Demux mit Monitor und Erweiterungsport Dual Fiber LC/UPC

Erhalten Sie besten Preis

LGX Kassette CWDM MUX DEMUX 4 Kanäle 1470/1490/1590/1610nm Doppelfaser CWDM Mux Demux

Erhalten Sie besten Preis

Passiver CWDM MUX DEMUX Kasten 1270-1610nm ABS Modul 4CH mit Eilhafen

Erhalten Sie besten Preis

Doppelmodul 19" des faser-Mehrfachkoppler-CWDM Mux Demux Art 1U Rachmount

Erhalten Sie besten Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

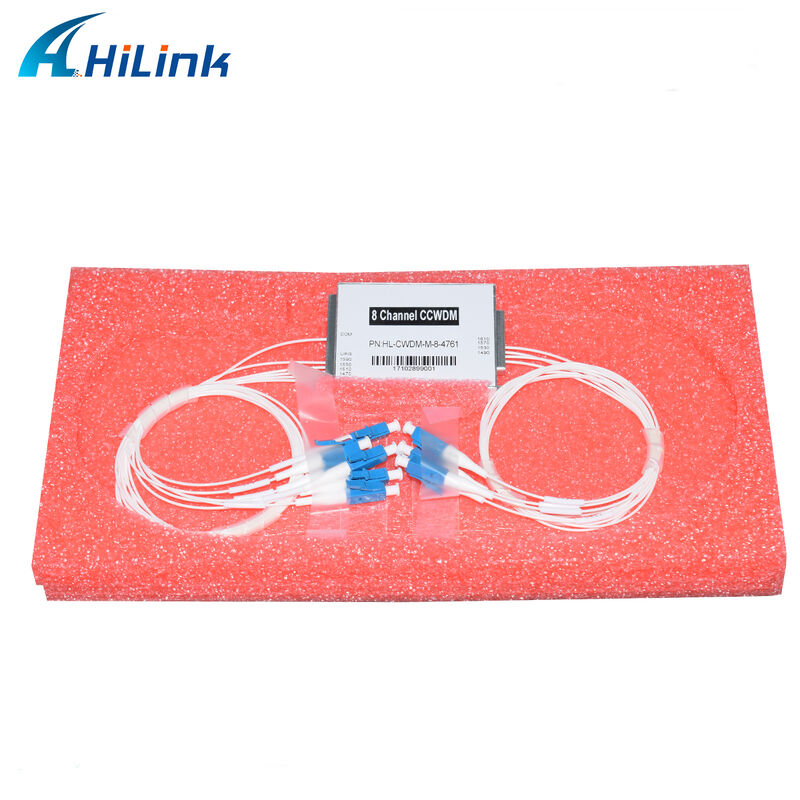

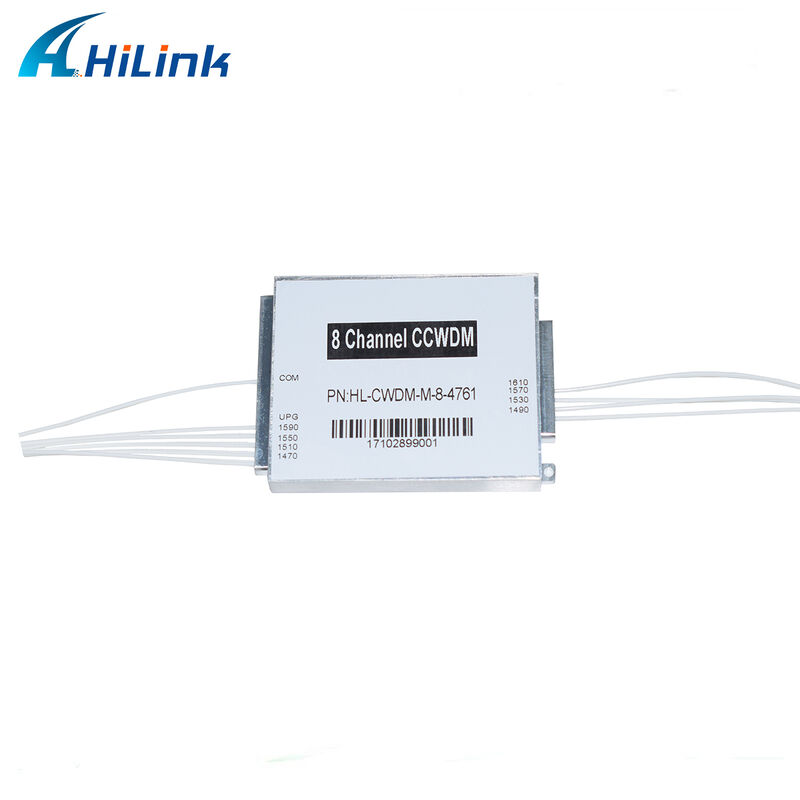

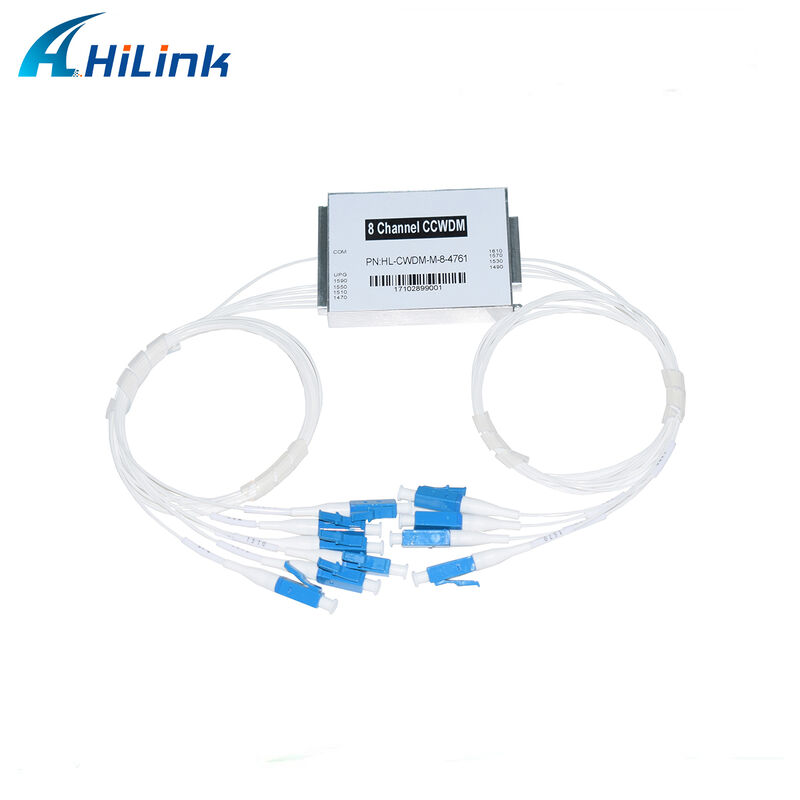

Anpassbares 8-Kanal Mini Small CWDM Mux Demux Modul

Hilink Low Loss Compact Coarse Wavelength Division Multiplexer (CCWDM) basiert auf Dünnschichtfilter- und Mikrooptiktechnologie. Dieses Produkt zeichnet sich durch einen kleinen Formfaktor, extrem geringe Verluste und eine hohe Kanalisolation aus. Die bleifreie Verpackungsplattform gewährleistet hohe Zuverlässigkeit und Leistung.

Hauptmerkmale

Extrem geringe Einfügedämpfung
Hohe Isolation
Geringe polarisationsabhängige Dämpfung (PDL)
Kompaktes Design
Hervorragende Kanal-zu-Kanal-Gleichmäßigkeit
Montageoptionen: 19" 1U Racks oder ABS-Box
Breiter Betriebswellenlängenbereich: 1260nm bis 1620nm
Breiter Betriebstemperaturbereich: -40℃ bis 85℃
Hohe Zuverlässigkeit und Stabilität

Anwendungen

CWDM-Systeme
PON-Netzwerke
CATV-Verbindungen
WDM-Netzwerke

Konformitätsstandards

Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS-konform

Technische Spezifikationen

Beschreibung	Einheit	Min	Typisch	Max
Optionale Kanalverlust	dB		1.0	1.5
Passbandbreite	nm	13	15
Flachheit	dB		0.3	0.5
Benachbarte Kanalisolation	dB	30	35
Nicht-benachbarte Kanalisolation	dB	35	40
Direktivität	dB	50
PDL	dB			0.2
PMD	ps			0.2
Maximale Leistung	mW	300
Pass-Kanal-Einfügedämpfung	dB		1.0	1.5
Betriebstemperatur	°C	-10 bis +70
Lagertemperatur	°C	-40 bis +85
Gehäuseabmessungen	mm	44(L) × 28(B) × 6(H)
Kanalwellenlänge	nm	1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 (kundenspezifische Auswahl verfügbar: beliebige 4 Kanäle zwischen 1260-1625nm)

Hinweis: Spezifikationen werden ohne Steckverbinder angegeben. Fügen Sie 0,2 dB Verlust pro Steckverbinder hinzu.

Bestellinformationen

Verfügbar in kompakten Gehäusen oder 19" 1U Rack-Montageoptionen.

Konfiguration	Kanäle	1. Kanal	Fasertyp	Faserlänge	Steckverbindertyp
M=Mux D=Demux O=OADM	02=2 Kanäle 08=8 Kanäle 16=16 Kanäle 18=18 Kanäle N=N Kanäle	27=1270nm 47=1470nm 49=1490nm 61=1610nm SS=Spezial	1=Blankfaser 2=900μm 3=2mm Kabel 4=3mm Kabel	1=1m 2=2m S=Spezifizieren	0=Keine 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC/UPC
