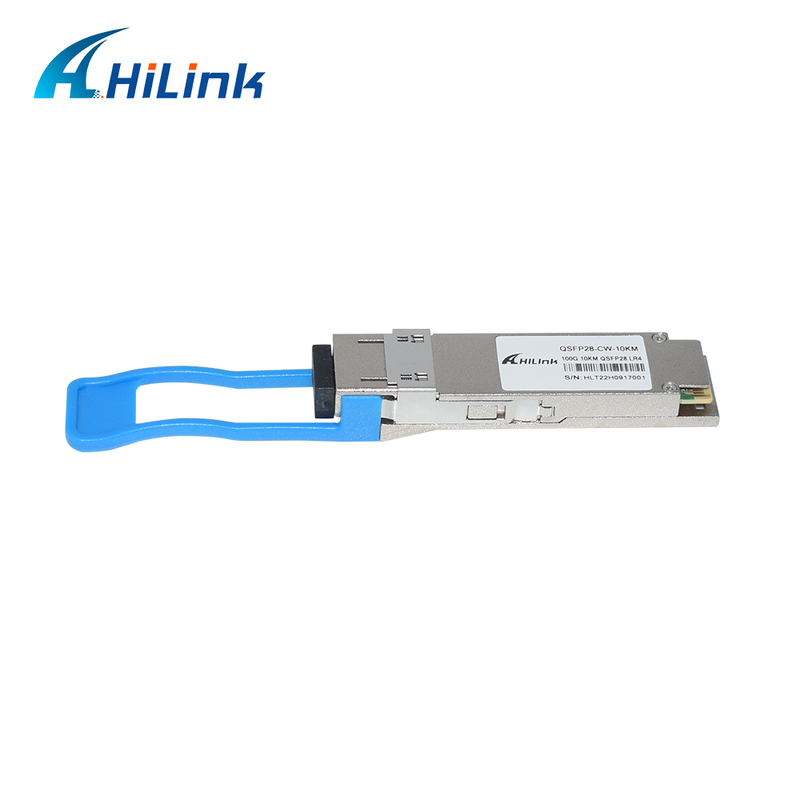

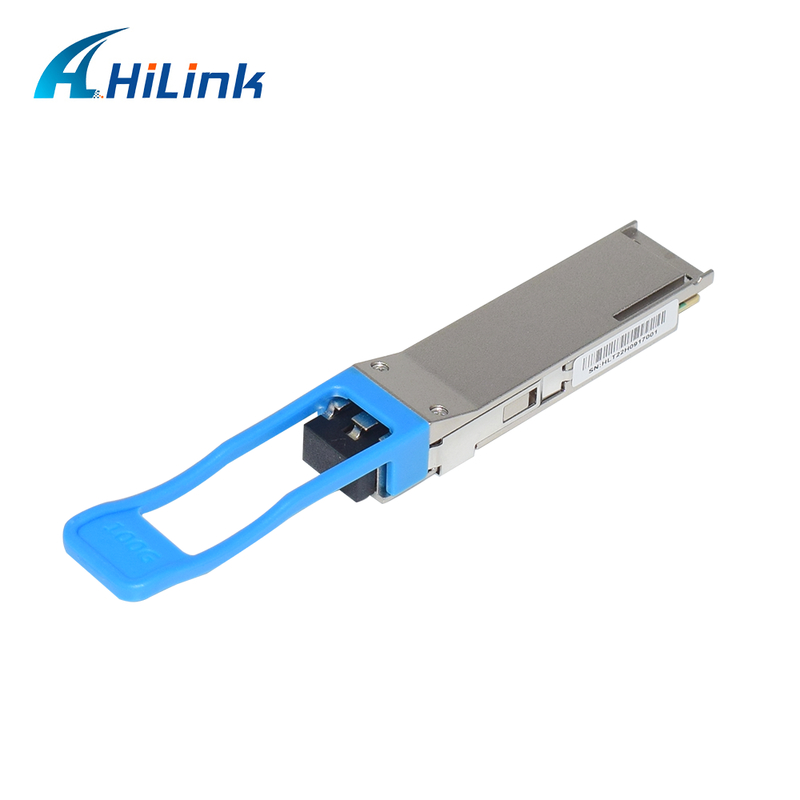

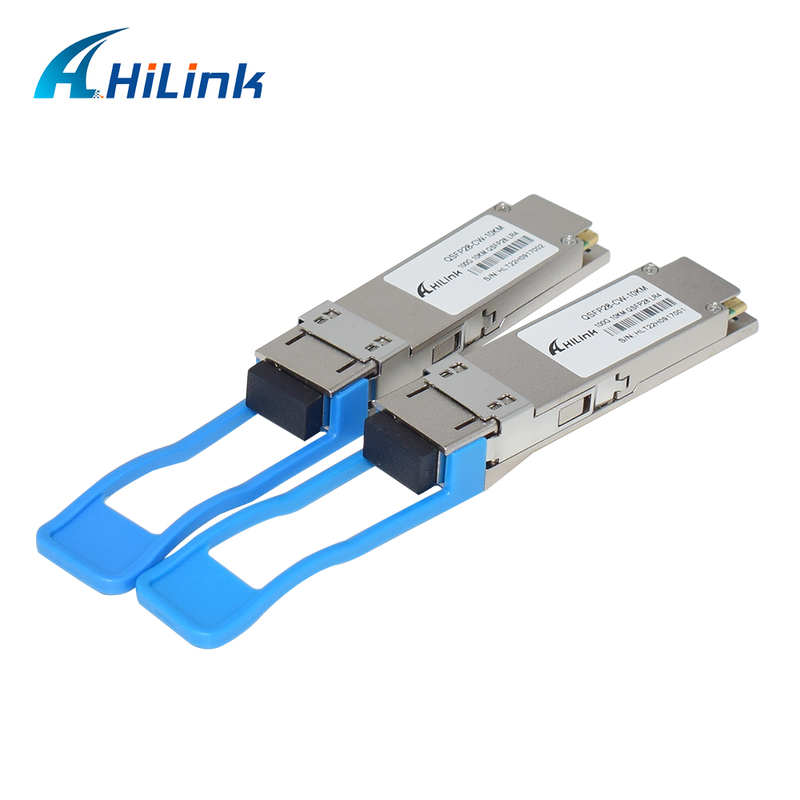

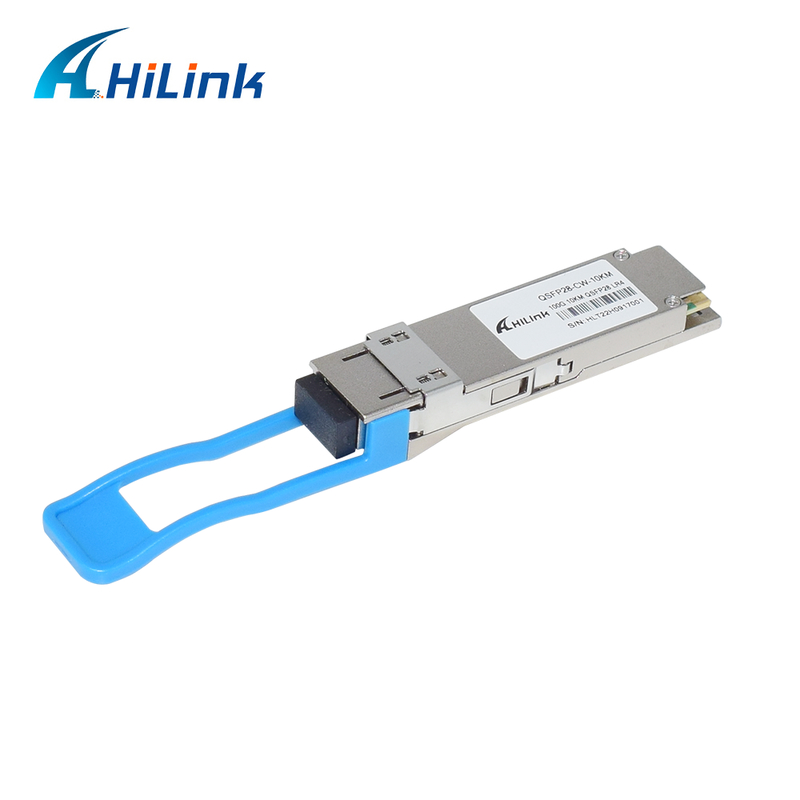

10 KM Hot Pluggable 100Gb/s QSFP28 CWDM4 Optical Transceiver Modul für LAN-WAN-Ethernet-Switches Router-Anwendungen

100 Gbit/s QSFP28 CWDM4 Optisches Transceiver-Modul 10 km Hot-Pluggable Duplex LC-Anschluss Singlemode DDM RoHS-konform für LAN-, WAN-, Ethernet-Switch- und Router-Anwendungen

Merkmale

4 Bahnen MUX/DEMUX-Design

Integrierter CWDM TOSA / ROSA für bis zu 10 km Reichweite über SMF

Unterstützung 100GBASE-CWDM4 für Leitungsrate Rate von 103,125 Gbit/s und OTU4 füreine Leitungsrate von 111,81 Gbit/s Gesamt

Bandbreite von > 100 Gbit/s Duplex

LC Anschlüsse Konform  mit  IEEE  802.3-2012  Klausel  88  Standard  IEEE  802.3bm  CAUI-4  Chip-  zu-Modul

elektrischer Standard

ITU-T G.959.1-2012-02 Standard Einzelne +3,3 V

Stromversorgung im Betrieb Eingebaute digitale

Diagnosefunktionen Temperatur

Bereich 0 °C bis 70 °C RoHS

Konform Teil Anwendungen

Local Area Network (LAN)

Wide Area Network (WAN)

Ethernet-Switches und Router-Anwendungen

Beschreibungen

Das  HL-QSFP28-CWDM4-10  ist  ein  Transceiver-  Modul  für   10 km optische  Kommunikationsanwendungen. Das Design entspricht dem 100GbASE-LR4 des IEEE 802.3-2012 Clause 88 Standards IEEE  802.3bm  CAUI-4  Chip-  zu-Modul  elektrischer  Standard  ITU-T  G.959.1-2012-02  Standard.  Das Modul wandelt 4 Eingangskanäle (ch) von 25,78 Gbit/s bis 27,95 Gbit/s elektrische Daten in 4 Bahnen optische Signale um und multiplexiert diese in einen einzigen Kanal für 100 Gbit/s optische Übertragung. Umgekehrt, auf der  Empfängerseite,  demultiplext  das  Modul  optisch  einen  100 Gbit/s  Eingang  in  4  Bahnen-Signale  und wandelt diese in 4 Bahnen elektrische Ausgangsdaten um.

    Die zentralen Wellenlängen der 4 Bahnen sind 1270 nm, 1290 nm, 1310 nm und 1330 nm. Es enthält einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 38-poligen Anschluss für die elektrische Schnittstelle. Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul eine Singlemode-Faser (SMF) verwendet werden.
    Das  Produkt  ist  mit  Formfaktor,  optischer/elektrischer  Verbindung  und digitaler  Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde entwickelt, um den härtesten äußeren Betriebsbedingungen wie Temperatur, Feuchtigkeit und EMI-Interferenzen gerecht zu werden.
    Das Modul wird von einer einzelnen +3,3-V-Stromversorgung betrieben, und globale LVCMOS/LVTTL-Steuersignale wie Modul vorhanden, Reset, Interrupt und Low Power Mode sind mit den Modulen verfügbar. Eine serielle 2-Draht-Schnittstelle steht zur Verfügung, um komplexere Steuersignale zu senden und zu empfangen und digitale Diagnoseinformationen zu erhalten.  Einzelne Kanäle können adressiert und ungenutzte Kanäle können  abgeschaltet werden, um maximale Designflexibilität zu gewährleisten.
    Das  HL-QSFP28-CWDM4-10  ist  mit  Formfaktor,  optischer/elektrischer Verbindung  und  digitaler Diagnoseschnittstelle gemäß dem QSFP28 Multi-Source Agreement (MSA) konzipiert. Es wurde entwickelt, um  die  härtesten  äußeren Betriebsbedingungen  einschließlich  Temperatur,  Feuchtigkeit  und  EMI-Interferenzen zu erfüllen. Das  Modul  bietet  sehr  hohe Funktionalität  und Funktionsintegration,  zugänglich  über  eine serielle Zwei-Draht-Schnittstelle.
OEM und ODM

OEM/ODM-Bestellung ist verfügbar.

Garantie

Wir versprechen, dass alle beworbenen optischen Transceiver brandneu mit neuen Komponenten und Teilen sind und niemals alte und überholte Materialien verwenden. Alle optischen Transceiver wurden einem Funktionstest und Alterungstest unterzogen. Wir gewähren 3 Jahre Garantie auf alle optischen Transceiver ab Versanddatum.

Was wir liefern

Wir liefern alle Arten von kompatiblen optischen Transceiver-Modulen, einschließlich SFP, GBIC, SFP+, XENPAK, X2, XFP, BIDI, CWDM, DWDM und andere spezielle Transceiver-Module. Unsere Produkte sind kompatibel mit

den meisten Marken. Für weitere Details kontaktieren Sie uns bitte.FAQ
