10GBASE SFP Transceiver 60KM BIDI SFP+ SMF 1270nm/1330nm DOM LC Optisches Modul
Allgemein
Das HL-SFP10G-UD-60 Serien-Transceiver für Singlemode ist ein Small Form Factor Pluggable Modul für optische Duplex-Datenkommunikation, wie z.B. 10GBASE-LR/LW gemäß IEEE 802.3ae. Er ist mit dem SFP+ 20-Pin-Anschluss für Hot-Plug-Fähigkeit ausgestattet.
Das HL-SFP10G-UD-60 Modul ist für Singlemode-Faser ausgelegt und arbeitet bei einer Nennwellenlänge von 1270nm; CBP-32192-L6C Modul ist für Singlemode-Faser ausgelegt und arbeitet bei einer Nennwellenlänge von 1330nm. Der Senderteil verwendet einen DFB-Laser mit mehreren Quantenmulden und ist gemäß der internationalen Sicherheitsnorm IEC-60825 als Laser der Klasse 1 konform.
Der Empfängerteil verwendet einen integrierten InGaAs-Detektor-Vorverstärker (IDP), der in einem optischen Header montiert ist, und eine Limiting-Post-Amplifier-IC.
Merkmale
Simplex LC Connector Bi-Direktionaler SFP+ Optischer Transceiver
Konform mit SFF-8431, SFF-8432 und IEE802.3ae
Bis zu 60 km auf 9/125um SMF
Zwei Typen:
A: 1270nm DFB Laser Sender, 1330nm Empfänger
B: 1330nm DFB Laser Sender, 1270nm Empfänger
Digital Diagnostic SFF-8472 konform
Betriebstemperatur 0ºC ~ +70ºC
RoHS6 konform (bleifrei)
Anwendung
10GBASE-LR bei 10,3125 Gbit/s
10GBASE-LW bei 9,953 Gbit/s
Andere optische Verbindungen
BIDI (WDM) SFP Transceiver
| 10G SFP BiDi |
SFP+ BiDi 1270 20km |
SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 40km |
SFP+ BiDi 40km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 40km |
SFP+ BiDi 20km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1270 60km |
SFP+ BiDi 60km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 60km |
SFP+ BiDi 60km Tx1330nm/Rx1270nm LC |
| SFP+ BiDi 1490 80km |
SFP+ BiDi 80km Tx1490nm/Rx1550nm LC |
| SFP+ BiDi 1550 80km |
SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

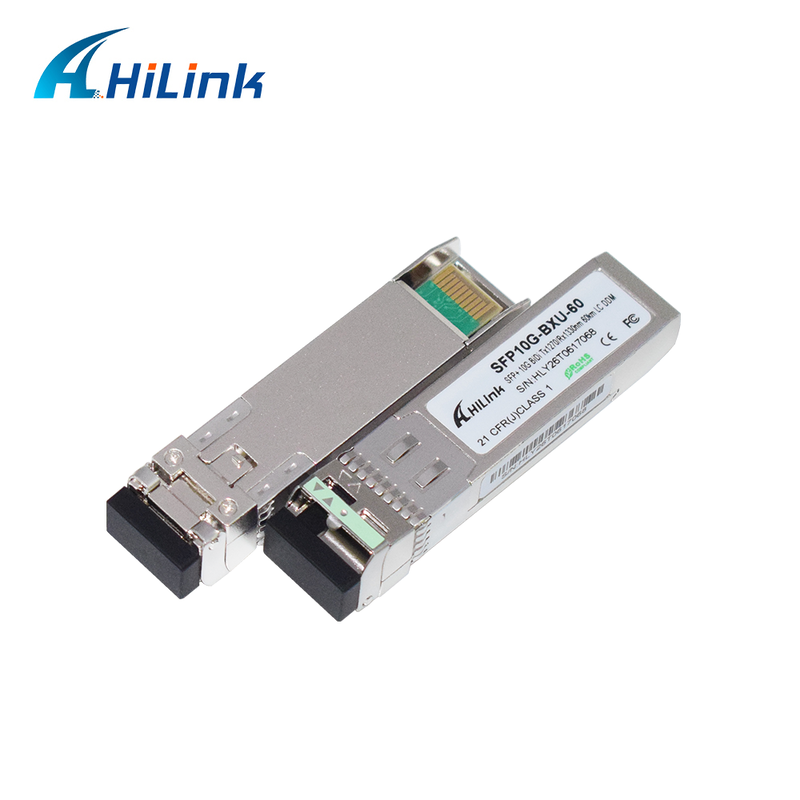

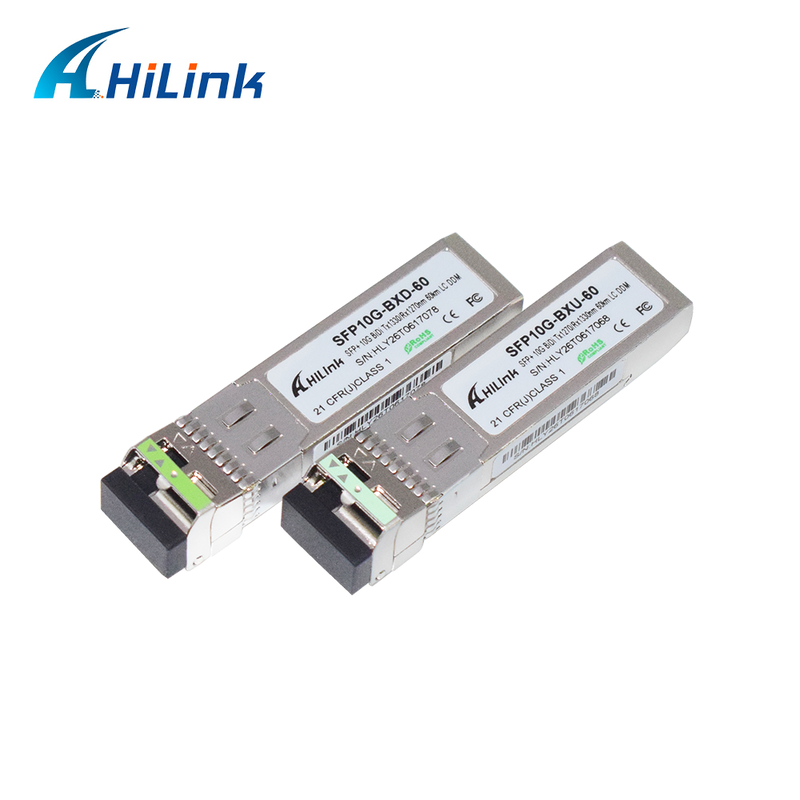

Produktbild
Optische Eigenschaften (TOP(C) = 0 bis 70 ℃, TOP(I) =-40 bis 80 ℃, VCC = 3,13 bis 3,47 V)
|
Parameter
|
Symbol
|
Min.
|
Typisch
|
Max
|
Einheit
|
Ref.
|
|
Sender
|
|
Optische Wellenlänge
|
λC
|
1260
|
1270
|
1280
|
nm
|
|
|
Seitenmodenunterdrückungsverhältnis
|
SMSR
|
30
|
|
|
dB
|
|
|
Spektrale Breite (-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Durchschnittliche Ausgangsleistung
|
Pop
|
+1
|
|
+5
|
dBm
|
1,2
|
|
Extinktionsverhältnis
|
ER
|
3,5
|
|
|
dB
|
|
|
Augenmaske
|
|
Konform mit IEEE 802.3
|
|
Empfänger
|
|
Durchschnittliche Empfängerleistung
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Empfängerüberlastung
|
PMAX
|
|
|
+0,5
|
dBm
|
|
|
Mittenwellenlänge
|
λC
|
1320
|
|
1340
|
nm
|
|
|
LOS De-Assert
|
LOSD
|
|
|
-22
|
dBm
|
|
|
LOS Assert
|
LOSA
|
-35
|
|
|
dBm
|
|
|
LOS Hysterese
|
|
0,5
|
|
|
dB
|
|
|
Parameter
|
Symbol
|
Min.
|
Typisch
|
Max
|
Einheit
|
Ref.
|
|
Sender
|
|
Optische Wellenlänge
|
λC
|
1320
|
1330
|
1340
|
nm
|
|
|
Seitenmodenunterdrückungsverhältnis
|
SMSR
|
30
|
|
|
dB
|
|
|
Spektrale Breite (-20dB)
|
Δλ
|
|
|
1
|
nm
|
|
|
Durchschnittliche Ausgangsleistung
|
Pop
|
+1
|
|
+5
|
dBm
|
1,2
|
|
Extinktionsverhältnis
|
ER
|
3,5
|
|
|
dB
|
|
|
Augenmaske
|
|
Konform mit IEEE 802.3
|
|
Empfänger
|
|
Durchschnittliche Empfängerleistung
|
RSENS
|
|
|
-21
|
dBm
|
2,3
|
|
Empfängerüberlastung
|
PMAX
|
|
|
+0,5
|
dBm
|
|
|
Mittenwellenlänge
|
λC
|
1260
|
|
1270
|
nm
|
|
|
LOS De-Assert
|
LOSD
|
|
|
-22
|
dBm
|
|
|
LOS Assert
|
LOSA
|
-35
|
|
|
dBm
|
|
|
LOS Hysterese
|
|
0,5
|
|
|
dB
|
|
Anmerkungen:
1. Ausgang wird in eine 9/125um SMF gekoppelt.
2. Durchschnittliche Empfängerleistung (Min) ist informativ und kein Hauptindikator für die Signalstärke. Eine empfangene Leistung unter diesem Wert kann nicht konform sein.
3. Gemessen mit einem PRBS231-1 Testmuster bei 10,3125 Gbit/s, BER ≦ 10-12
Abmessungen
Kompatibilität
Cisco, Huawei, MikroTik, H3C, HP, Extreme, Foundry, Brocade, D-link, Alcatel, Enterasys, Netgear, Juniper, Ruijie, Zyxel, etc.
