Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-10G-SFP-BXD-80KM
10GBASE BIDI 1490/1550nm SFP+ 10G Ethernet Glasfaser-Transceiver Einzelne SFP+ BIDI 10G 80KM
Allgemeine
Der Single-Mode-Transceiver der HLSBxx1XL-CD80-Serie ist ein kleines, ansteckbares Modul für optische Datenkommunikation wie 10G Ethernet.Es ist mit dem SFP + 20-Pin-Anschluss, um Hot-Plug-Fähigkeit zu ermöglichen. Das HLSBxx1XL-CD80-Modul ist für einmodische Faser ausgelegt und arbeitet mit einer Nennwellenlänge von 1490 nm oder 1550 nm.mit einer Breite von mehr als 20 mm,Der Empfänger besteht aus einer mit einem TIA integrierten APD-Fotodiode.Die Transceiverentwürfe sind für hohe Leistung und kostengünstige Optimierung optimiert, um den Kunden die besten Lösungen für die Telekommunikation zu bieten.
Eigenschaften
Unterstützt 9,95 zu 11.3Bitraten in Gb/s
Simplex LC-Anschluss
SFP+-Fußabdruck mit Warmsteckeranschluss
Kühlt1490 mmEMLSender,1550 nmAPD Empfänger
Kühlt1550 mmEMLSender,1490 nmAPD Empfänger
Für80 km SMF-Verbindung
Niedriger Stromverbrauch, < 1.5W
Digitale Diagnose-Monitor-Schnittstelle
Optische Schnittstelle, die IEEE 802.3ae 10GBASE-konform istZR
Elektrische Schnittstelle gemäß SFF-8431
Betriebsfalltemperatur:
Werbung:0bis 70 °C
Anwendung
10GBASE-ZR bei 10,3125 Gbps
10GBASE-ZW bei 9,953Gbps
Andere optische Verbindungen
BIDI (WDM) SFP-Transceiver
| 10G SFP BiDi | SFP+ BiDi 1270 20 km | SFP+ BiDi 20 km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20 km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40 km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60 km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80 km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80 km | SFP+ BiDi 80 km Tx1550nm/Rx1490nm LC |

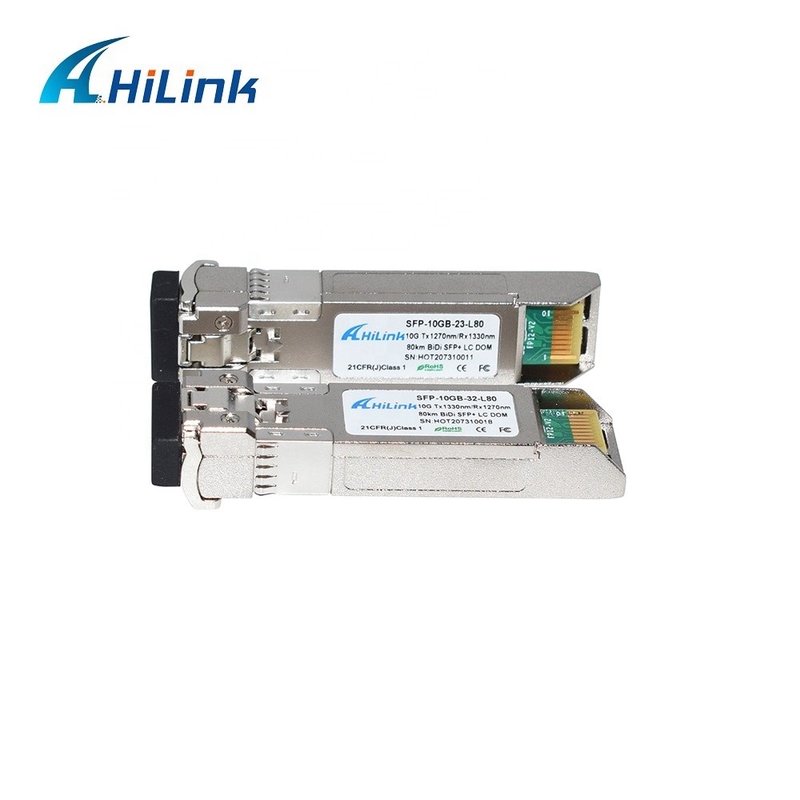

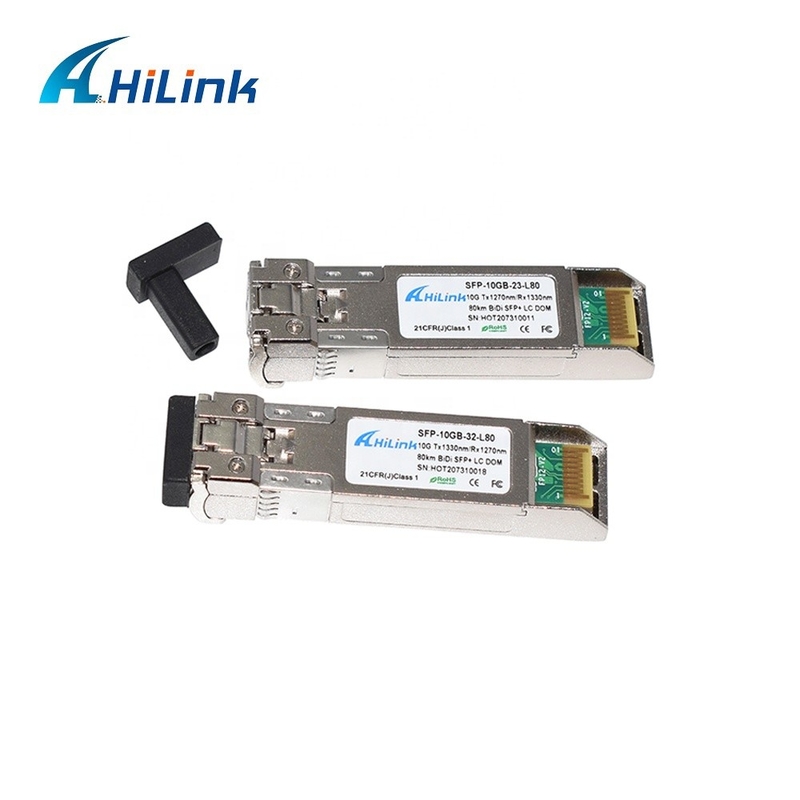

Produktbild
OPtikale Merkmale(TOP ((C)= 0 bis 70°C, TOP (I)=- 40bis80°C,VCC= 3,13 bis 3,47 V)
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Übertrager | ||||||
| Betriebswellenlänge | L | 1470 | 1490 | 1510 | m | |
| 1530 | 1550 | 1565 | ||||
| Ausgangsleistung (Aktiviert) | PAVE | 0 | 5 | dBm | 1 | |
| Verhältnis zur Unterdrückung im Seitenmodus | SMSR | 30 | dB | |||
| Aussterbungsquote | Notfall | 9 | dB | |||
| RMS-Spektralbreite | Δλ | 1 | m | |||
| Aufstiegs-/Abstiegszeit (20% bis 80%) | Tr/Tf | 50 | ps | |||
| Streuungssanktion | TDP | 3.2 | dB | |||
| Relative Geräuschstärke | RIN | -128 | dB/Hz | |||
| Ausgang Optisches Auge | Einheitlich mit IEEE 0802.3ae | |||||
| Empfänger | ||||||
| Betriebswellenlänge | L | 1530 | 1550 | 1565 | m | |
| 1470 | 1490 | 1510 | ||||
| Empfängerempfindlichkeit | PSEN1 | - 22 Jahre. | dBm | 2 | ||
| Empfindlichkeit über 80 km Faser | PSEN2 | - 20 | dBm | 2 | ||
| Überlastung | PAVE | - Sieben | dBm | |||
| Losserklärungen | - Ich weiß. | - 35 Jahre. | dBm | |||
| Vermögensverluste | Pd | - 24 Jahre. | dBm | |||
| Los-Hysterese | Pd-Pa | 0.5 | dB | |||
Anmerkungen:
1Durchschnittliche Leistungswerte sind nur informativ, je nach IEEE 802.3ae.
2. gemessen mit schlimmster ER; BER<10- 122.31 1Das ist PRBS.
Abmessungen des Pakets
