Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-SFP-1.25G-SX
1.25G 850nm 550M GLC-SX-MM 1000BASE LC DOM Optical Module
Allgemein:
Small Form Factor Pluggable (SFP) Transceiver sind mit dem Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) kompatibel. Sie entsprechen gleichzeitig 1.25Gb/s 1000Base-SX Ethernet und1.063Gb/s GlasfaserkanalSie sind RoHS-konform und bleifrei.
Eigenschaften:
SFP-Fußabdruck mit Warmanschluss
850 nm VCSEL-Laser-Sender
RoHS-konform und bleifrei
Bis zu 550 m auf einer MMF von 50/125 μm,500 m auf einer MMF von 62,5/125 μm
Metallgehäuse für niedrigere EMI
Einzelne +3,3V-Stromversorgung
Niedrige Leistungsaufnahme < 600 mW
Betriebstemperaturbereich: 0°C bis +70°C
Anwendungen:
1.25Gb/s 1000Base-LX Ethernet
10,06 Gb/s Glasfaserkanal
GIchgabIcht UndhErNet SwIchtcEr ist...sEinnd RodertErs
FIchseinrC- Ich weiß nicht.nNeIch...wIchtch Ich...nfrEinSt.rSiectSierE
1000Base Transceiver Serie:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |
Garantie:
Wir versprechen, dass alle angekündigten optischen Transceiver brandneu mit neuen Komponenten und Teilen sind und absolut nie alte und renovierte Materialien verwenden.Alle optischen Transceiver wurden durch Funktionstest und AlterungstestWir bieten 3 Jahre Garantie für alle optischen Transceiver ab dem Datum der Lieferung.
Was wir liefern:
Wir liefern alle Arten von kompatiblen optischen Transceivermodulen, einschließlich SFP, GBIC, SFP+, XENPAK, X2, XFP, BIDI, CWDM, DWDM und anderen speziellen Transceivermodulen.

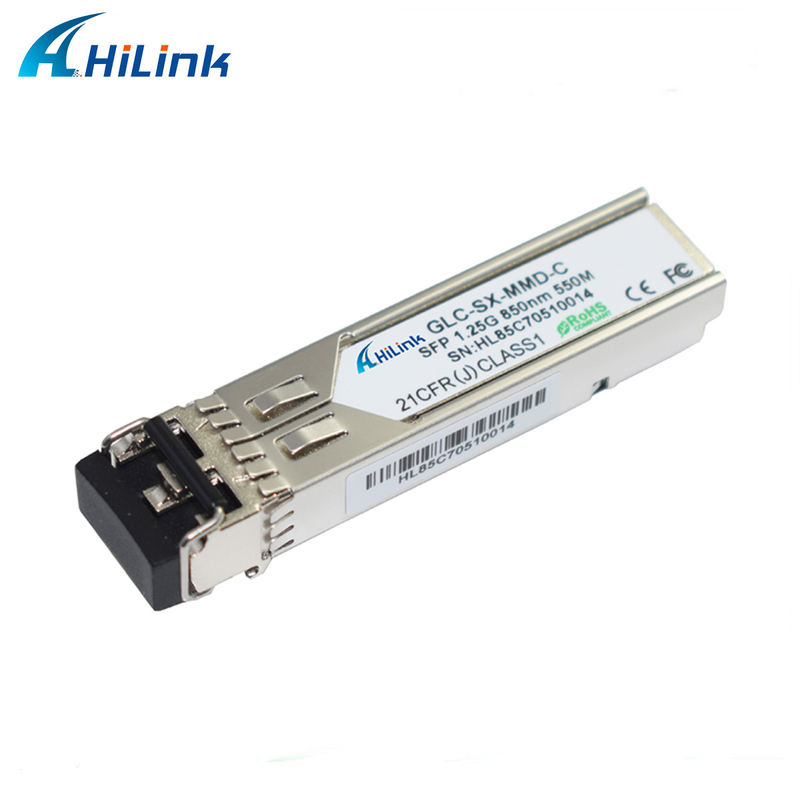

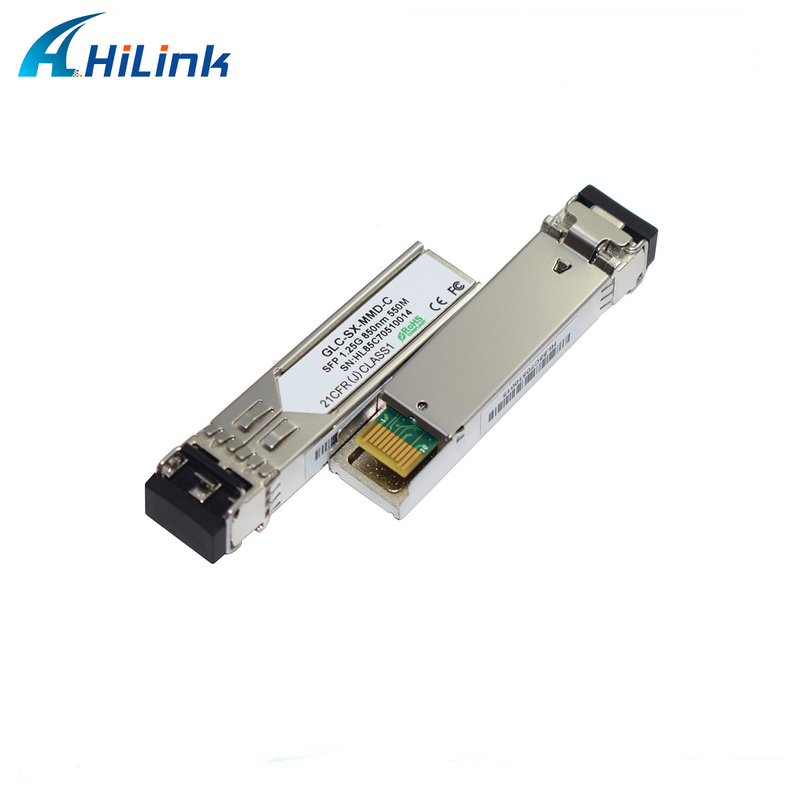

Produktbild:
Mechanische SpezifikationDie Kommission
Häufige Fragen:
F: Verkaufen Sie gebrauchte Produkte?
Eine:Nein. Alle unsere Produkte sindganz neuWir verwenden nie Second-Hand-Komponenten..
F: Welche Zahlungsbedingungen akzeptieren Sie?
Eine:T/T, Paypal, Western Unionsind akzeptabel.
F: Welche Versandmethoden können Sie anbieten?
Eine:Unsere üblichen Versandwege sindDHL, FedEX, TNT, UPS, EMS usw.- Es dauert 3-7 Tage.
F: Kommen Ihre Produkte mit Garantie?
Eine:Ja, wir bieten3 Jahre Garantiefür alle unsere Produkte ab dem Versanddatum.
F: Wie kann ich eine Bestellung aufgeben?
Eine:1>Bestelldetails bestätigt,pBitte geben Sie uns das Modell und die Menge an.Sie brauchen.
2>Proforma Rechnung bestätigt, wird die Bestellung nach Erhalt Ihrer Zahlung erfolgen.
3>Bestätigen und versenden Sie die Ware, dann wird Ihnen die Nachverfolgungsnummer sofort zugesandt.
4>Wir werden helfen,Verfolgen Sie Ihre Warenbis Sie sie sicher erhalten.
Da wir verschiedene Arten von Produkten haben, wenn Sie den richtigen Artikel, den Sie benötigen, nicht finden können. Bitte senden Sie uns eine Anfrage. Wir werden in Kürze folgen.
Optische Eigenschaften (TOP=25°C, Vcc=3,3 Volt)Die
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. | |
| Übertrager | |||||||
| Ausgangsleistung | Dienststelle | - 9 | - | -3 | dBm | 1 | |
| Optische Wellenlänge | L | 830 | 850 | 860 | m | ||
| Spektralbreite | σ | - | - | 0.85 | m | ||
| Verhältnis zur Unterdrückung der Seitenlage | SMSR | 30 | - | - | dB | ||
| Optische Aufstiegs-/Abstiegszeit | tr/tf | - | - | 175 | ps | 2 | |
| Deterministischer Jitter-Beitrag | TXΔDJ | - | - | 0.07 | Verwendungsbereich | 3 | |
| Jitter-Beitrag insgesamt | TXΔTJ | - | - | 0.007 | Verwendungsbereich | ||
| Optische Auslöschungsquote | Notfall | 9 | 10 | - | dB | ||
| Empfänger | |||||||
| Durchschnittliche Rx-Empfindlichkeit | RSENS | - | - | - 20 | dBm | 4 | |
| Maximale empfangene Leistung | RXMAX | -2 | - | - | dBm | ||
| Wellenlänge des optischen Zentrums | λC | 770 | 850 | 860 | m | ||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - | - | - 24 Jahre. | dBm | ||
| Losserklärungen | Lose | - 35 Jahre. | - | - | dBm | ||
| Los-Hysterese | 0.5 | - | - | dB | |||
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. |
| Übertrager | ||||||
| Ausgangsleistung | Dienststelle | 0 | - | +5 | dBm | 1 |
| Optische Wellenlänge | L | 1540 | - | 1570 | m | |
| Spektralbreite | σ | - | - | 1 | m | |
| Optische Aufstiegs-/Abstiegszeit | tr/tf | - | 170 | 260 | ps | 2 |
| Deterministischer Jitter-Beitrag | TXΔDJ | - | - | 0.07 | Verwendungsbereich | 3 |
| Jitter-Beitrag insgesamt | TXΔTJ | - | - | 0.007 | Verwendungsbereich | |
| Optische Auslöschungsquote | Notfall | 9 | - | - | dB | |
| Empfänger | ||||||
| Durchschnittliche Rx-Empfindlichkeit | RSENS | - | - | - 32 Jahre. | dBm | 4 |
| Maximale empfangene Leistung | RXMAX | - 9 | - | - | dBm | |
| Wellenlänge des optischen Zentrums | λC | 1270 | - | 1600 | m | |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | Verlust | - | - | - 32 Jahre. | dBm | |
| Losserklärungen | Lose | -45 Jahre. | - | - | dBm | |
| Los-Hysterese | 0.5 | - | - | dB |
Anmerkungen:
1Klasse 1 Lasersicherheit.
2Ungefiltert, 20-80%.
3. gemessen mit einem DJ-freien Dateneingabesignal. In der tatsächlichen Anwendung ist der Ausgang DJ die Summe der Eingabe DJ und ΔDJ.
4Messen mit PRBS 27-1 bei 10-12 BER.
