Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-1.25G-SFP-BXD-120KM
Monomode- D des Gigabit-1.25GBASE 120KM BIDI LC Conector TX1490/RX1550nm120KM
General
Kleine steckbare (SFP) Transceivers des Form-Faktors sind mit der kleinen Form-Faktor-steckbaren Inanspruchnahme- mehrerer quellenvereinbarung (MSA) kompatibel. Sie willigen gleichzeitig mit Gigabit Ethernet ein, wie IN IEEE-Geschlechtskrankheit 802,3 und dem Kanal in der Faser-spezifiziert 1x, wie in FC-PI-2 Rev. 10,0 definiert. Sie sind konformes und bleifreies RoHS.
1000BASE-BX 120km SFP:
Tx: 1490nm/Rx: Transceiver 1550nm BIDI SFP
Tx: 1550nm/Rx: Transceiver 1490nm BIDI SFP
Eigenschaften
Optische Schnittstelle einzelnen LC-Behälters konform
Heiß-steckbarer SFP-Abdruck
1550nm DFB Laser-Übermittler
Empfänger 1490nm APD
RoHS konform und bleifrei
Bis 120Kilometerauf9/125um SMF
Metalleinschließung für niedrigere EMS
Einzelne Stromversorgung 3.3V
Ableitung der geringen Energie <>700mW
Handelsbetriebstemperaturbereich: 0°C zu 70°C
Anwendung
Gigabit Ethernet-Schalter und -router
Faser-Kanalschalter-Infrastruktur
1,06 Gb-/sfaser-Kanal
Transceivers 1000BASE BIDI (Verdrahtungshandbuch) SFP
| 1.25G BIDI SFP | |
| GLC-BX-D20 | 1.25G DFB Tx1490nm/Rx1310nm 20km LC/SC BIDI |
| GLC-BX-U20 | 1.25G FP Tx1310nm/Rx1490nm 20km LC/SC BIDI |
| GLC-BX-U40 | 1.25G DFB Tx1310nm/Rx1550nm 40km LC/SC BIDI |
| GLC-BX-D40 | 1.25G DFB Tx1550nm/Rx1310nm 40km LC/SC BIDI |
| GLC-BX-U80 | 1.25G DFB Tx1490nm/Rx1550nm 80km LC/SC BIDI |
| GLC-BX-D80 | 1.25G DFB Tx1550nm/Rx1490nm 80km LC/SC BIDI |
| GLC-BX-U120 | 1.25G DFB Tx1490nm/Rx1550nm 120km LC/SC BIDI |
| GLC-BX-D120 | 1.25G DFB Tx1550nm/Rx1490nm 120km LC/SC BIDI |
| GLC-BX-U160 | 1.25G DFB Tx1490nm/Rx1550nm 160km LC/SC BIDI |
| GLC-BX-D160 | 1.25G DFB Tx1550nm/Rx1490nm 160km LC/SC BIDI |
| GLC-BX-U200 | 1.25G DFB Tx1490nm/Rx1550nm 200km LC/SC BIDI |
| GLC-BX-D200 | 1.25G DFB Tx1550nm/Rx1490nm 200km LC/SC BIDI |

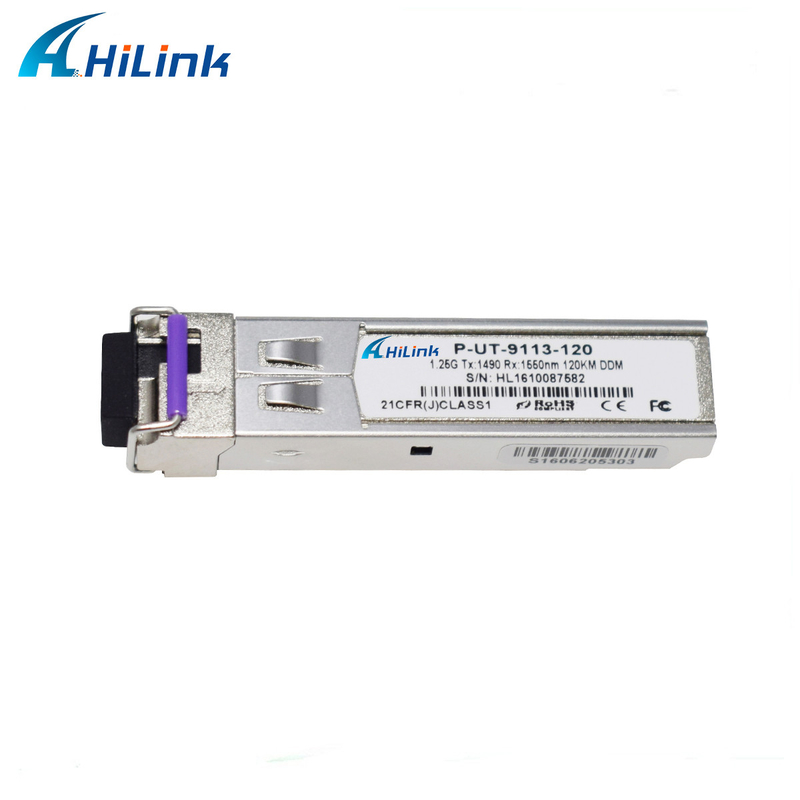

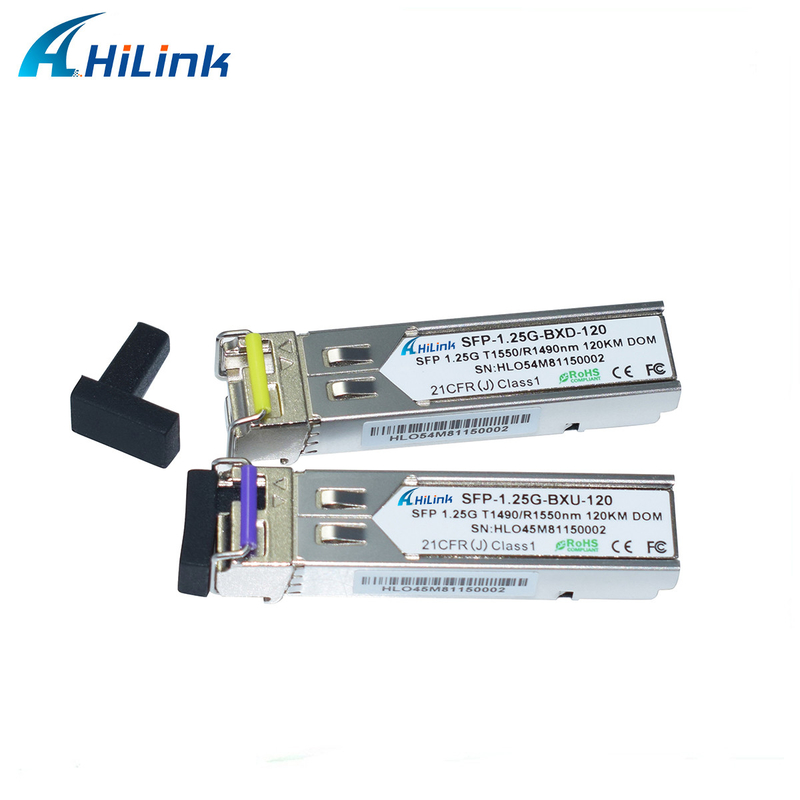

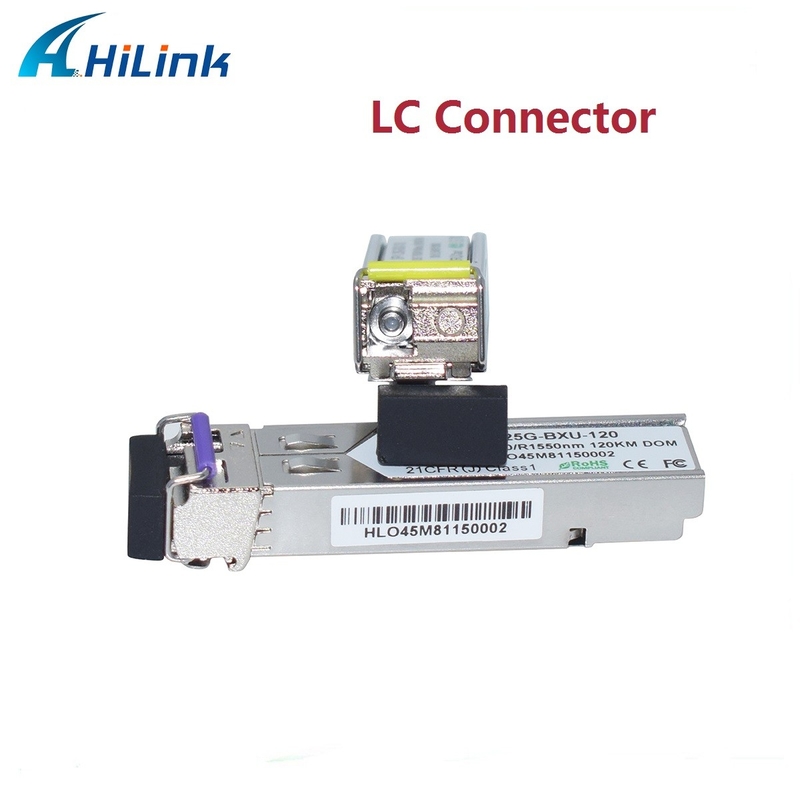

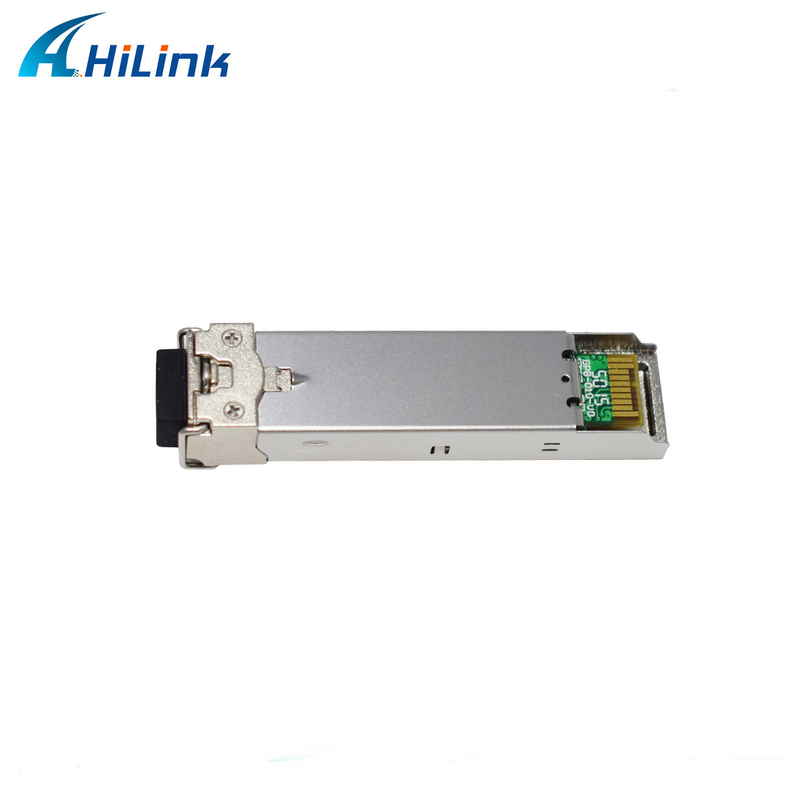

Produkt-Bild
Volt (TOP=25°C, Vcc=3.3) der optischen Eigenschafts-
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Verweis. |
| Übermittler | ||||||
| Ertrag entscheiden. Energie | PO | 0 | - | +5 | dBm | 1 |
| Optische Wellenlänge | λ | 1530 | 1550 | 1570 | Nanometer | 2 |
| Spektralbreite | σ | - | - | 1 | Nanometer | 2 |
| Optischer Aufstieg/Abfallzeit | tr/tf | - | 170 | 260 | ps | 4 |
| Deterministischer Bammel-Beitrag | TXΔDJ | - | 20 | 56,5 | ps | 5 |
| Gesamtbammel-Beitrag | TXΔTJ | - | - | 227 | ps | |
| Optisches Löschungs-Verhältnis | ER | 9 | - | - | DB | |
| Empfänger | ||||||
|
Durchschnittliche Rx-Empfindlichkeit @ 1,25 Gb/s (Gigabit Ethernet) |
RSENS2 | - | - | -32 | dBm | 6, 7 |
|
Durchschnittliche Rx-Empfindlichkeit @ 1,06 Gb/s (Kanal der Faser-1X) |
RSENS1 | - | - | -33 | dBm | 6, 7 |
| Maximale Leistungsaufnahme | RXMAX | -9 | dBm | |||
| Optische Mittelwellenlänge | λC | 1470 | 1490 | 1510 | Nanometer | |
| LOS De-erklären | LOSD | - | - | -34 | dBm | |
| LOS erklären | LOSA | -45 | - | - | dBm | |
| Los-Hysterese | 0,5 | - | - | DB |
Anmerkungen:
Mechanische Spezifikationen
Kompatibilität 100%
Cisco, Huawei, MikroTik, H3C, HP, Extrem, Gießerei, Brokat, D-Verbindung, Alcatel, Enterasys, Netgear, Wacholderbusch, Ruijie, Zyxel, etc.
FAQ
Q: Verkaufen Sie Gebrauchtprodukte?
: Unsere Produkte No.All sind, wir benutzen nie Seconthandkomponenten nagelneu.
Q: Welche Zahlungsbedingungen akzeptieren Sie?
: T/T, Paypal, Western Union sind annehmbar.
Q: Was sind die Versandweisen können Sie anbieten?
: Unsere üblichen Versandweisen sind DHL, Fedex, TNT, UPS, EMS usw. Es nimmt 3-7days.
Q: Tun Ihre Produkte kommen mit Garantie?
: Ja stellen wir 3 Jahre Garantie für alle unsere Produkte nach Versand zur Verfügung.
Q: Wie man einen Auftrag vergibt?
: Details 1>Order bestätigten, sagen uns dem Modell und die Quantität bitte, die Sie benötigen.
bestätigte>Proforma 2 Rechnung, der Auftrag wird bei Empfang von Ihrer Zahlung vereinbart.
>Confirm 3 und die Waren zu versenden, dann Spurhaltungszahl werden Ihnen sofort geschickt.
>We 4 hilft, Ihre Waren aufzuspüren, bis Sie sie sicher empfangen.
Da wir verschiedene Arten von Produkten haben, wenn Sie das korrekte Einzelteil nicht finden können, benötigen Sie, schicken uns Untersuchung bitte. Wir antworten kurz.
