Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-1.25G-SFP-BXD-3KM
1000BASE 1.25G Verbindungsstück 1310nm/1550nm 3KM Verdrahtungshandbuchs BIDI SC/LC 3KM DOM Modul Inspektion SFP
General
Kleine steckbare (SFP) Transceivers des Form-Faktors sind mit der kleinen Form-Faktor-steckbaren Inanspruchnahme- mehrerer quellenvereinbarung (MSA) kompatibel. Sie willigen gleichzeitig mit Gigabit Ethernet ein, wie IN IEEE-Geschlechtskrankheit 802,3 und dem Kanal in der Faser-spezifiziert 1x, wie in FC-PI-2 Rev. 10,0 definiert. Sie sind konformes und bleifreies RoHS.
Eigenschaften
Optische Schnittstelle einzelnen SC-/LCbehälters konform
Heiß-steckbarer SFP-Abdruck
1310nm FP Laser-Übermittler
RoHS konform und bleifrei
Bis 3km auf 9/125um SMF
Metalleinschließung für niedrigere EMS
Einzelne Stromversorgung 3.3V
Ableitung der geringen Energie <600mw>
Handelsbetriebstemperaturbereich: 0°C zu 70°C
Anwendung
Transceivers 1000BASE BIDI (Verdrahtungshandbuch) SFP
| 1.25G BIDI SFP | |
| GLC-BX-D20 | 1.25G DFB Tx1490nm/Rx1310nm 20km LC/SC BIDI |
| GLC-BX-U20 | 1.25G FP Tx1310nm/Rx1490nm 20km LC/SC BIDI |
| GLC-BX-U40 | 1.25G DFB Tx1310nm/Rx1550nm 40km LC/SC BIDI |
| GLC-BX-D40 | 1.25G DFB Tx1550nm/Rx1310nm 40km LC/SC BIDI |
| GLC-BX-U80 | 1.25G DFB Tx1490nm/Rx1550nm 80km LC/SC BIDI |
| GLC-BX-D80 | 1.25G DFB Tx1550nm/Rx1490nm 80km LC/SC BIDI |
| GLC-BX-U120 | 1.25G DFB Tx1490nm/Rx1550nm 120km LC/SC BIDI |
| GLC-BX-D120 | 1.25G DFB Tx1550nm/Rx1490nm 120km LC/SC BIDI |
| GLC-BX-U160 | 1.25G DFB Tx1490nm/Rx1550nm 160km LC/SC BIDI |
| GLC-BX-D160 | 1.25G DFB Tx1550nm/Rx1490nm 160km LC/SC BIDI |
| GLC-BX-U200 | 1.25G DFB Tx1490nm/Rx1550nm 200km LC/SC BIDI |
| GLC-BX-D200 | 1.25G DFB Tx1550nm/Rx1490nm 200km LC/SC BIDI |

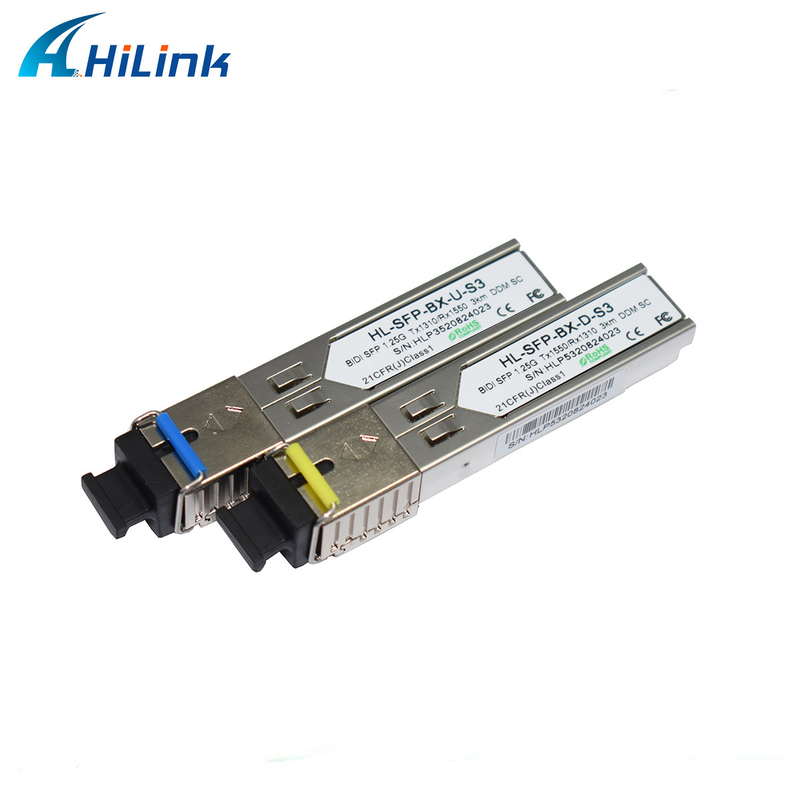

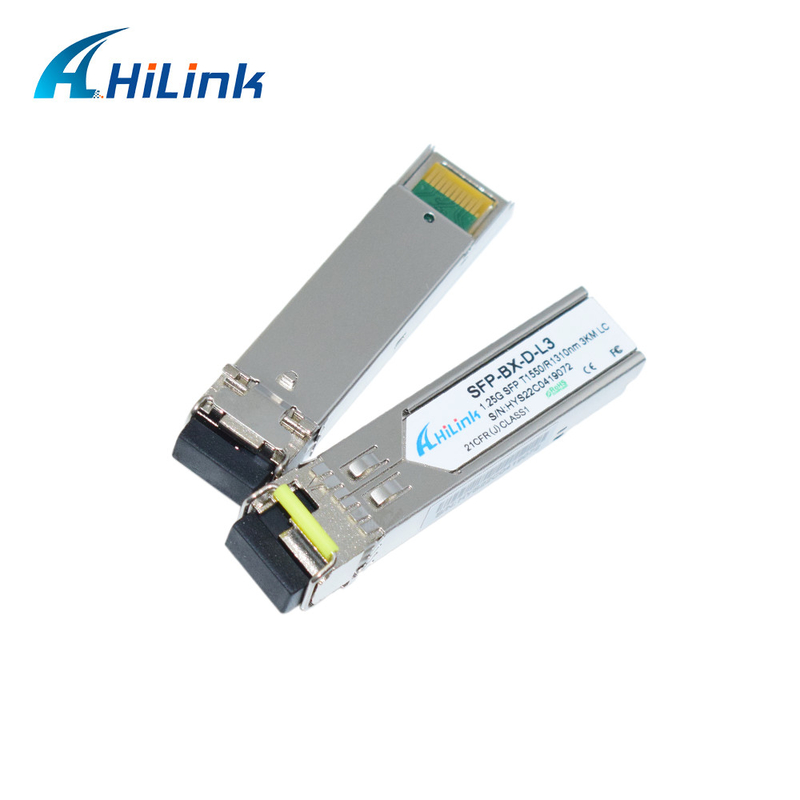

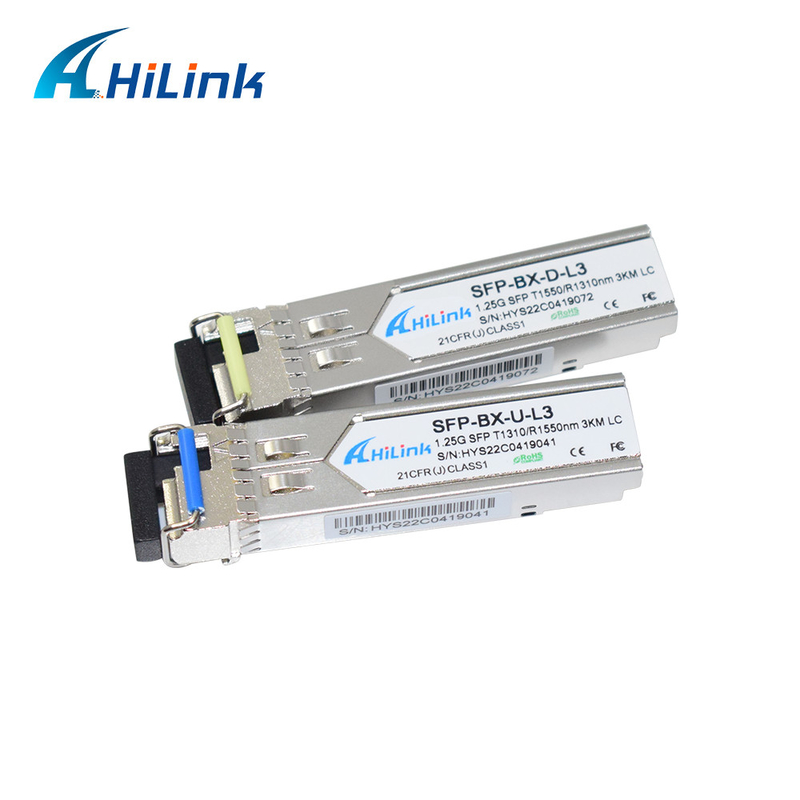

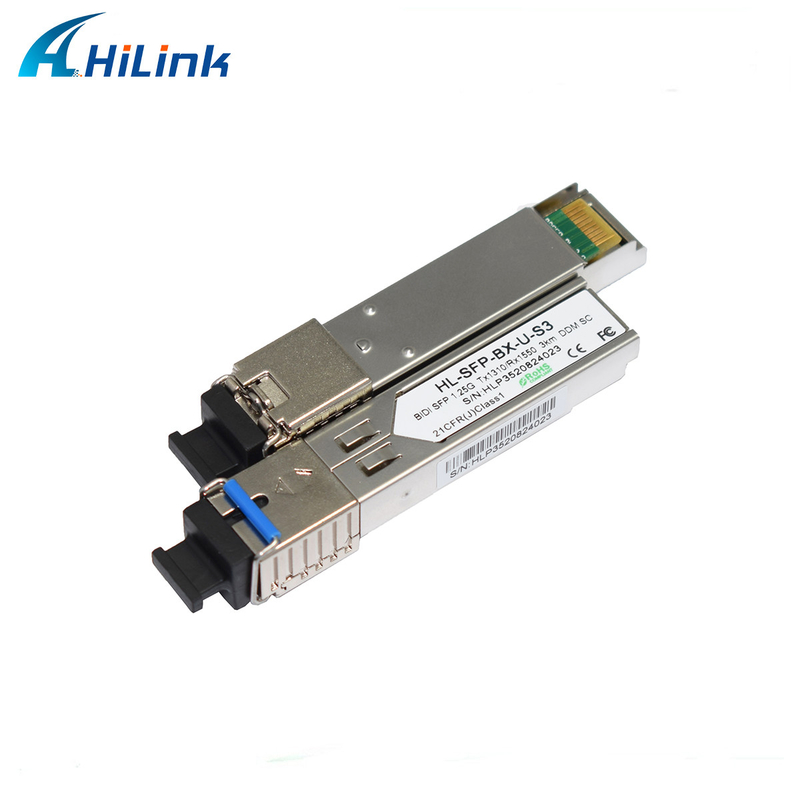

Produkt-Bild
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 80, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Verweis. |
| Übermittler | ||||||
| Ertrag entscheiden. Energie | PO | -13 | - | -7 | dBm | 1 |
| Optische Wellenlänge | λ | 1290 | 1310 | 1330 | Nanometer | 2 |
| Spektralbreite | σ | - | - | 3 | Nanometer | 2 |
| Optischer Aufstieg/Abfallzeit | tr/tf | - | 170 | 260 | ps | 4 |
| Deterministischer Bammel-Beitrag | TXΔDJ | - | 20 | 56,5 | ps | 5 |
| Gesamtbammel-Beitrag | TXΔTJ | - | 50 | 119 | ps | |
| Optisches Löschungs-Verhältnis | ER | 9 | - | - | DB | |
| Empfänger | ||||||
|
Durchschnittliche Rx-Empfindlichkeit @ 1,25 Gb/s (Gigabit Ethernet) |
RSENS2 | - | - | -24 | dBm | 6, 7 |
|
Durchschnittliche Rx-Empfindlichkeit @ 1,06 Gb/s (Kanal der Faser-1X) |
RSENS1 | - | - | -25 | dBm | 6, 7 |
| Maximale Leistungsaufnahme | RXMAX | 0 | dBm | |||
| Optische Mittelwellenlänge | λC | 1480 | - | 1580 | Nanometer | |
| LOS De-erklären | LOSD | - | - | -25 | dBm | |
| LOS erklären | LOSA | -36 | - | - | dBm | |
| Los-Hysterese | 0,5 | - | - | DB |
Anmerkungen:
Mechanische Spezifikationen
Kompatibilität 100%
Cisco, Huawei, MikroTik, H3C, HP, Extrem, Gießerei, Brokat, D-Verbindung, Alcatel, Enterasys, Netgear, Wacholderbusch, Ruijie, Zyxel, etc.
FAQ
Q: Verkaufen Sie Gebrauchtprodukte?
: Unsere Produkte No.All sind, wir benutzen nie Seconthandkomponenten nagelneu.
Q: Welche Zahlungsbedingungen akzeptieren Sie?
: T/T, Paypal, Western Union sind annehmbar.
Q: Was sind die Versandweisen können Sie anbieten?
: Unsere üblichen Versandweisen sind DHL, Fedex, TNT, UPS, EMS usw. Es nimmt 3-7days.
Q: Tun Ihre Produkte kommen mit Garantie?
: Ja stellen wir 3 Jahre Garantie für alle unsere Produkte nach Versand zur Verfügung.
Q: Wie man einen Auftrag vergibt?
: Details 1>Order bestätigten, sagen uns dem Modell und die Quantität bitte, die Sie benötigen.
bestätigte>Proforma 2 Rechnung, der Auftrag wird bei Empfang von Ihrer Zahlung vereinbart.
>Confirm 3 und die Waren zu versenden, dann Spurhaltungszahl werden Ihnen sofort geschickt.
>We 4 hilft, Ihre Waren aufzuspüren, bis Sie sie sicher empfangen.
Da wir verschiedene Arten von Produkten haben, wenn Sie das korrekte Einzelteil nicht finden können, benötigen Sie, schicken uns Untersuchung bitte. Wir antworten kurz.
