Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-SFP-1.25G-200KM
Transceiver DOM Module Gigabit Ethernets GLC-ZX-SM 1550nm 1000BASE 200KM SFP
General:
Transceiver HILINK GLC-ZX-SM ist eine Hochleistung, kosteneffektives Modul, die eine Duplex-LC-Optikschnittstelle haben. Standard-Wechselstrom verband CML für Hochgeschwindigkeitssignal und LVTTL-Steuerung und Monitorsignale. Der Empfängerabschnitt benutzt einen APD-Empfänger und der Übermittler benutzt einen 1550 Laser Nanometers DFB, bis zur Verbindung 42dB sich zu rühren, diese Modul 1000Base sicherzustellen Anwendung Ethernets 200km.
Eigenschaften:
Bis 1,25Gb-/sdatenverbindungen
Heiß-steckbar
Duplex-LC-Verbindungsstück
Bis 200km auf 9/125μm SMF
1550nm KÜHLTE DFB Laser-Übermittler ab
APD-Empfänger
Einzelne +3.3V-Stromversorgung
Überwachung die Schnittstelle konform mit SFF-8472
Höchstleistung<1>
Betriebstemperaturbereich: Werbung: 0°Czu70°C, industriell: -40°C zu +85°C
RoHS konform und bleifrei
Anwendungen:
Gigabit Ethernet
1,06 Gb-/sfaser-Kanal
Metro-/Zugangs-Netze
1,25 Ethernet Gb/s 1000Base-EZX
Kanal 1×Fibre
Andere Lichtleitstrecken
Reihe des Transceiver-1000Base:
| GLC-SX | 100BASE-SX SFP 850nm LC 550M |
| GLC-LX/LH | 100BASE-LH SFP 1310nm LC 10KM |
| GLC-EX-1310 | 100BASE-EX SFP 1310nm LC 40KM |
| GLC-EX-1550 | 100BASE-EX SFP 1510nm LC 40KM |
| GLC-ZX | 100BASE-ZX SFP 1550nm LC 80KM |
| GLC-ZX-120 | 100BASE-ZX SFP 1510nm LC 120KM |
| GLC-ZX-160 | 100BASE-ZX SFP 1550nm LC 160KM |
| GLC-ZX-200 | 100BASE-ZX SFP 1510nm LC 200KM |

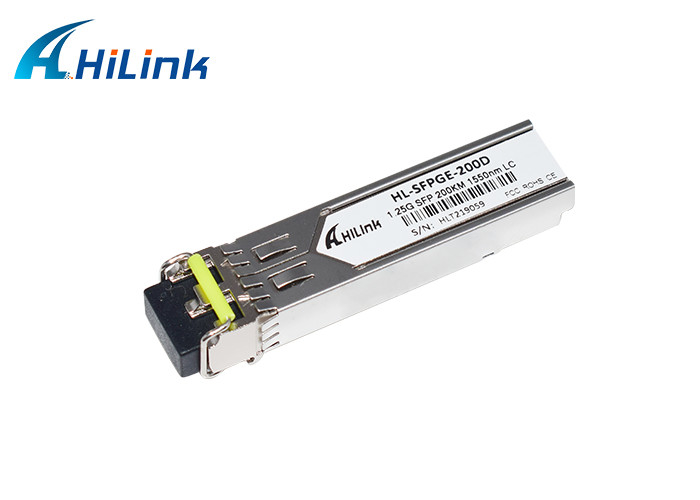

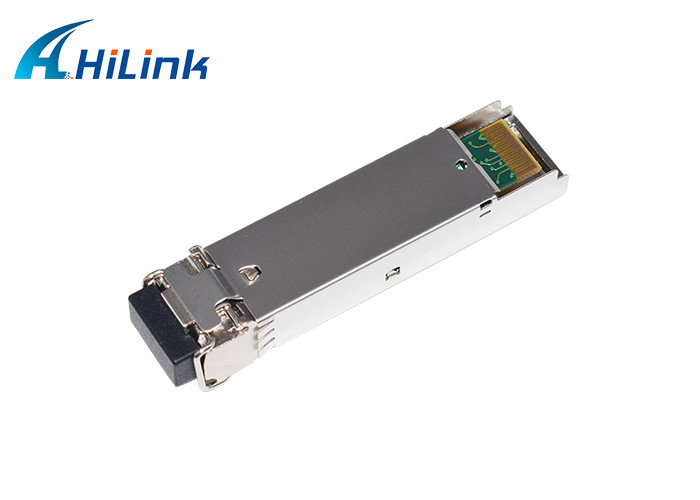

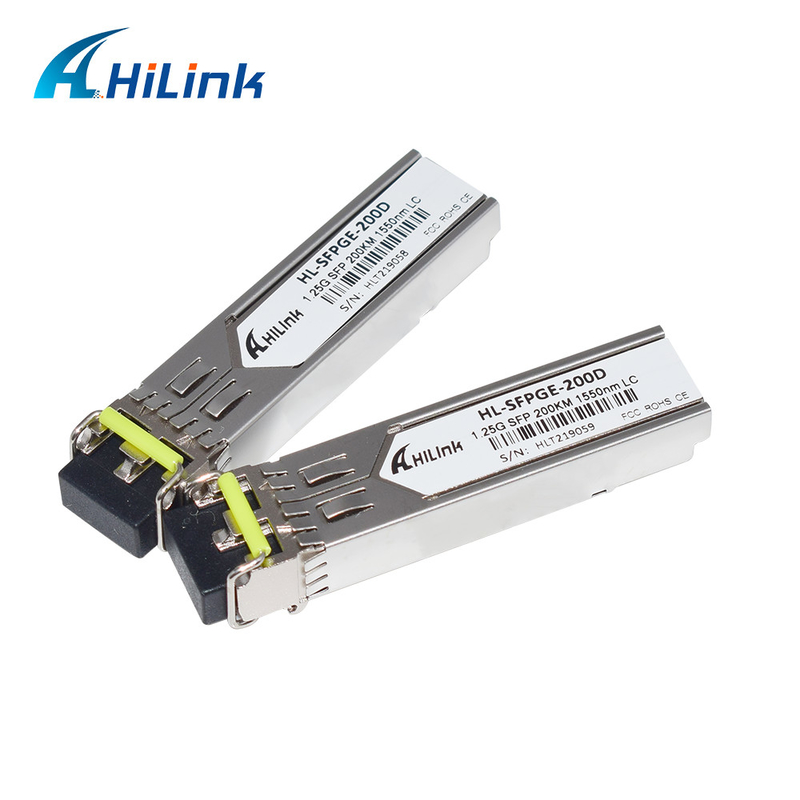

Produkt-Bild:
Optisches OS Volt (TOP=25°C, Vcc=3.3) der Eigenschafts-
|
Parameter |
Symbol |
Min. |
Typisch |
Maximum. |
Einheit |
Anmerkung |
|
Übermittler-Abschnitt: |
||||||
|
Mittelwellenlänge |
λc |
1530 |
1550 |
1570 |
Nanometer |
|
|
Spektralbreite |
σ |
|
|
1 |
Nanometer |
|
|
Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
|
Optische Spitzenleistung |
Schellfisch |
+3 |
|
+7 |
dBm |
1 |
|
Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
|
|
Optischer Aufstieg/Abfallzeit |
tr/tf |
|
|
260 |
ps |
2 |
|
Relative Intensitäts-Geräusche |
RIN |
|
|
-120 |
dB/Hz |
|
|
Ertrag-Augen-Maske |
Konform mit IEEE802.3 z (Lasersicherheit der Klasse 1) |
|
||||
|
Empfänger-Abschnitt: |
|
|||||
|
Optische eingegebene Wellenlänge |
λc |
1270 |
|
1610 |
Nanometer |
|
|
Empfänger-Überlastung |
Pol |
-7 |
|
|
dBm |
4 |
|
RX-Empfindlichkeit |
Senator |
|
|
-37 |
dBm |
4 |
|
RX_LOS erklären |
LOS A |
-46 |
|
|
dBm |
|
|
RX_LOS De-erklären |
LOS D |
|
|
-39 |
dBm |
|
|
RX_LOS-Hysterese |
LOS H |
0,5 |
|
|
DB |
|
|
Allgemeine Spezifikationen: |
||||||
|
Datenrate |
BR |
|
1,25 |
|
Gb/s |
|
|
Bit-Fehler-Rate |
BRUSTBEEREN |
|
|
10-12 |
|
|
|
Max. Halterungsstange-Länge auf 9/125μm SMF@1.25Gb /s |
LMAX |
|
|
200 |
Kilometer |
|
|
Gesamtsystem-Budget |
Lbs |
40 |
|
|
DB |
|
Anmerkung:
1. Die optische Energie wird in SMF gestartet.
2. 20-80%.
3. Bammelmaße genommen unter Verwendung Agilent OMNIBERT 718 in Übereinstimmung mit GR-253.
4. Mit PRBS 27-1 bei 10-12 BRUSTBEEREN gemessen
Mechanische Spezifikationen:
