Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-10G-SFP-BXD-60KM
kompatible Marke 10G SFP 60KM BIDI 60KM 10G-ER4-60KM SMF 1270nm/1330nm
General
Monomode--Transceiver der Reihe HLSBxx1XL-CD60 ist kleines steckbares Modul des Formfaktors für optische Datenaustausche wie Ethernet 10G. Er ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben. Das Modul HLSBxx1XL-CD60 ist für Einmodenfaser bestimmt und funktioniert an einer nominalen Wellenlänge von 1270nm oder von 1330nm; Der Übermittlerabschnitt benutzt einen mehrfachen Quantentopf DFB, der Laser der Klasse 1 ist, der entsprechend internationaler Sicherheitsnorm IEC-60825 konform ist. Der Empfängerabschnitt besteht aus einer APD-Fotodiode, die mit einem TIA integriert wird. Die Transceiverentwürfe werden für Hoch durchführen - ance und kosteneffektives, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation optimiert.
Eigenschaften
Unterstützungs-9,95 bis 10,3 Gb-/sbitgeschwindigkeiten
Simplex-LC-Verbindungsstück
Heißer steckbarer SFP+-Abdruck
Ungekühlter 1270 Übermittler Nanometers DFB, Fotodetektor 1330nm APD
Ungekühlter 1330 Übermittler Nanometers DFB, Fotodetektor 1270nm APD
Anwendbar für 60km SMF Verbindung
Leistungsaufnahme der geringen Energie,< 1="">
Diagnosemonitor-Schnittstelle Digital
Optische Schnittstelle konform zu IEEE 802.3ae 10GBASE-ER
Elektrische Schnittstelle konform zu SFF-8431
Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70 industriell: - °C 40 bis 80
Anwendung
Ethernet 10.3125Gbps
Andere Lichtleitstrecken
Transceivers BIDI (Verdrahtungshandbuch) SFP
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

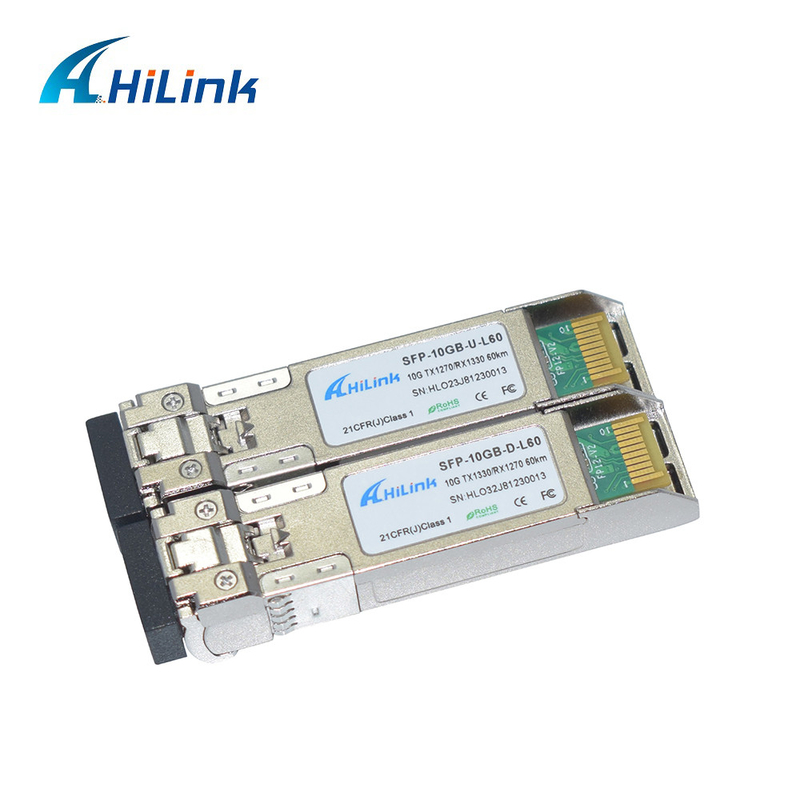

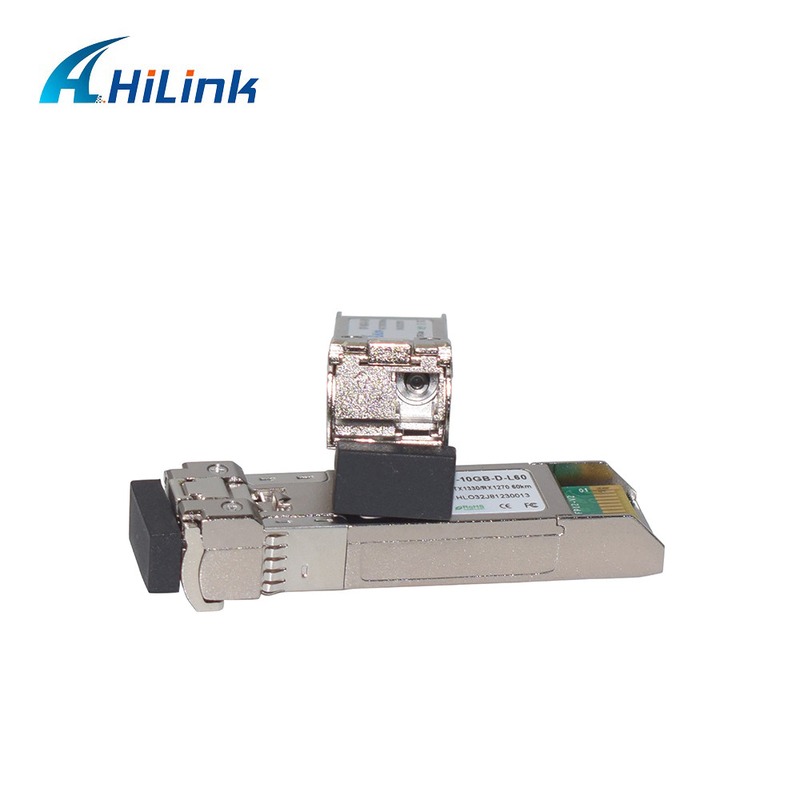

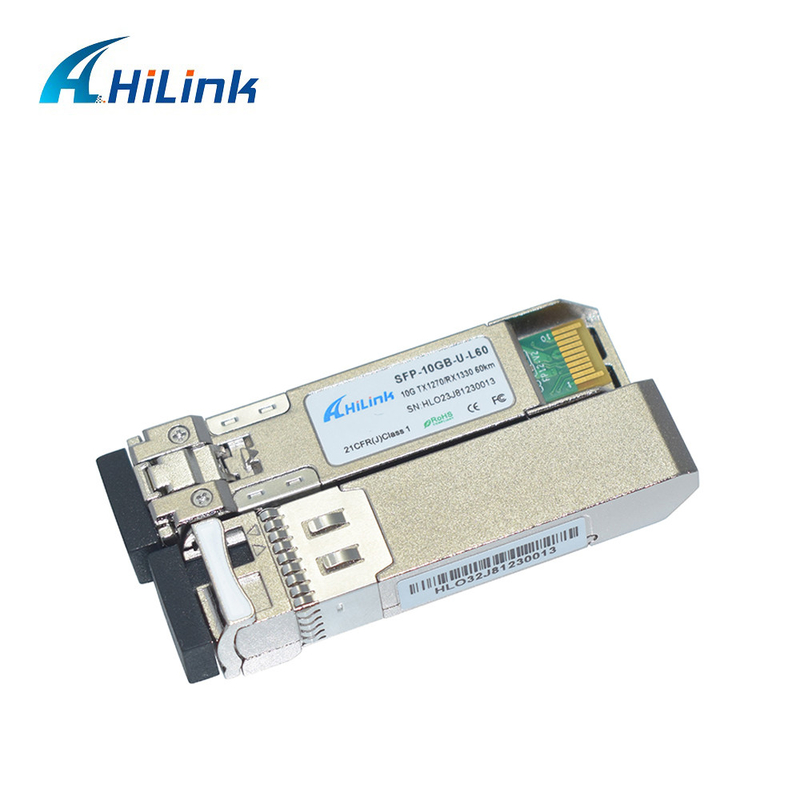

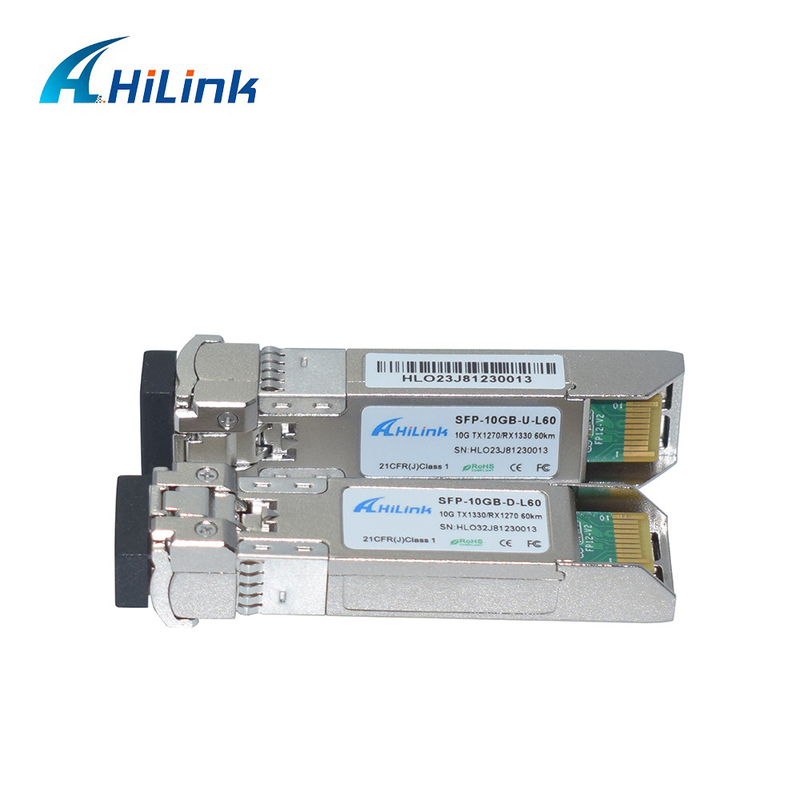

Produkt-Bild
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 80, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 1260 | 1270 | 1280 | Nanometer | |
| 1320 | 1330 | 1340 | ||||
| Allee. Ausgangsleistungs (ermöglicht) | PFLASTERN Sie | 1 | 5 | dBm | 1 | |
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Löschungs-Verhältnis | ER | 5 | 6 | DB | ||
| Effektivwertspektralbreite | Δλ | 1 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | |||
| Streuungsstrafe | TDP | 3,2 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Ertrag-optisches Auge | Konform mit IEEE 0802.3ae | |||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 1320 | 1330 | 1340 | Nanometer | |
| 1260 | 1270 | 1280 | ||||
| Empfänger-Empfindlichkeit | PSEN1 | -20 | dBm | 2 | ||
| Empfindlichkeit vorbei 60Km Faser | PSEN2 | -18 | dBm | 2 | ||
| Überlastung | PFLASTERN Sie | -7 | dBm | |||
| LOS erklären | PA | -35 | dBm | |||
| LOS De-erklären | PD | -22 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER; BER-12<10>; 231 – 1 PRBS.
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 80, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Differenziales Dateneingabeschwingen | VIN, PP. | 180 | 700 | mVpp | 1 | |
| Übertragen Sie Sperrungs-Spannung | VD | VCC-0.8 | Vcc | V | ||
| Übertragen Sie, Spannung zu ermöglichen | VEN | V | Vee+0.8 | |||
| Eingegebener differenzialer Widerstand | Rin | 100 | Ω | |||
| Empfänger | ||||||
| Differenziales Datenausgabeschwingen | Vout, pp. | 300 | 850 | mVpp | 2 | |
| Anstiegszeit und Abfallzeit | Tr, Tf | 28 | Ps | 3 | ||
| LOS erklärte | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOS de-erklärte | VLOS_N | V | Vee+0.8 | V | 4 | |
Anmerkungen:
1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.
2. In differenziale Beendigung 100Ω.
3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.
4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.
Gehäuseabmessungen
Einrichtungs-Informationen
| Teilnummer | Beschreibung |
| HLSBxx1XL-CD60 | SFP+Bidi, 9,95 zu 10.3Gb/s, 1270/1330nm, 60km, 0~70℃, mit DDM |
| HLSB321XL-CD60 | SFP+Bidi, 9,95 zu 10.3Gb/s, 1330/1270nm, 60km, 0~70℃, mit DDM |
| HLSB231XL-ID60 | SFP+Bidi, 9,95 zu 10.3Gb/s, 1270/1330nm, 60km, -40~80℃, mit DDM |
| HLSB321XL-ID60 | SFP+Bidi, 9,95 zu 10.3Gb/s, 1330/1270nm, 60km, -40~80℃, mit DDM |
