Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-QSFP56-200G-AOC1M
200G QSFP56 SR4 zu Kabel 2xQSFP56 SR2 850nm 5M Active Optical Cable AOC
Eigenschaften
Anwendungen
Standard-Befolgung
Kabel-Ausbruch-Punkt
| Gesamtlänge (m) | Ausbruch * 2*100G (m) |
| 1 | 0,5 |
| 2 | 0,5 |
| 3 | 1 |
| 5 | 2 |
| 7 | 3 |
| X (X≥10) | 3 |

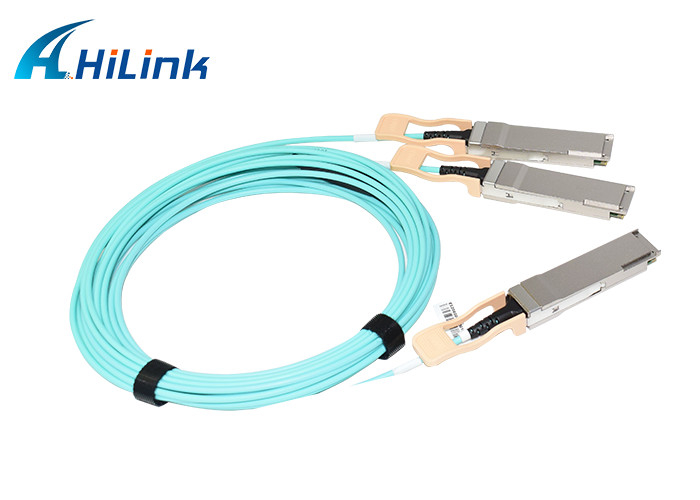

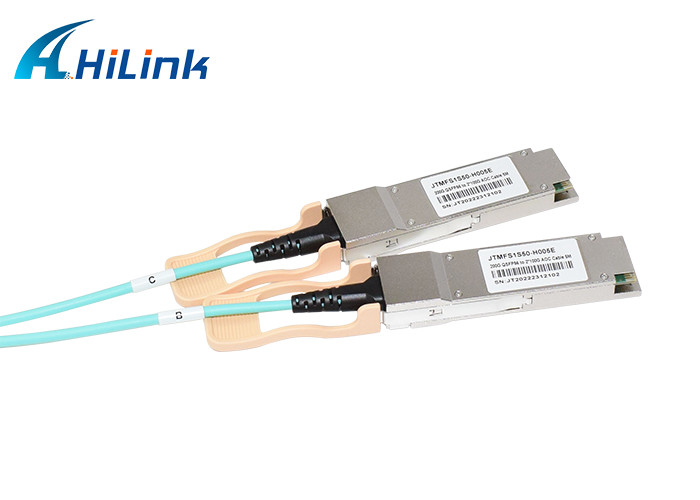

Produkt-Bild-Show
Paketentwurf
Die mechanischen Spezifikationen basieren auf der Modulspezifikation des Transceivers QSFP56 und ersetzen die Optikstecker mit einem Kabel, das drei Enden anschließt.
Elektrische Hafen-Definition
| Parameter | Symbol | Einheit | Minute | Art | Maximal | Anmerkungen |
| Versorgungs-Spannung | VCC | V | 3,135 | 3,3 | 3,465 | |
|
Leistungsaufnahme |
PC |
W |
4 | Ende 200G | ||
| 3 | Ende 100G | |||||
| Übermittler | ||||||
| Eingegebener differenzialer Widerstand | RIN | Ω | 80 | 100 | 120 | |
| Unsymmetrische Dateneingabe Schwingen | VIN | mVp-p | 90 | 500 | ||
| Übertragen Sie Sperrungs-Spannung | VDIS | V | 2 | VCCHOST | ||
| Übertragen Sie, Spannung zu ermöglichen | VEN | V | V | VEE+0.8 | ||
| Übertragen Sie Störung, Spannung zu erklären | VFA | V | 2 | VCCHOST | ||
| Übertragen Sie Störung, Spannung De-zu erklären | VFDA | V | V | V +0,8 | ||
| Empfänger | ||||||
| Unsymmetrisches Datenausgabe-Schwingen | VOD | mVp-p | 200 | 500 | ||
| Los-Störung | VLOSFT | V | 2 | VCCHOST | ||
| LOS normal | VLOSNR | V | V | V +0,8 | ||
| Differenziale Beendigungsfehlanpassung | % | 10 | ||||
| Kommunikation IIC | ||||||
| IIC Taktfrequenz | - | KHz | / | 100 | 400 | |
| Uhrausdehnen | - | wir | / | / | 500 | |
