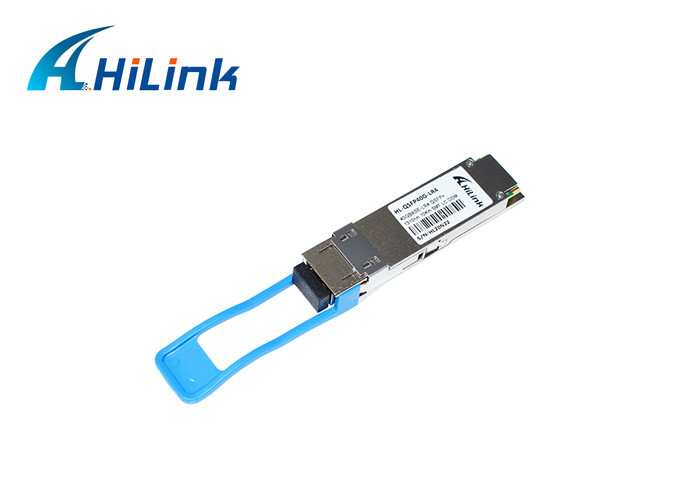

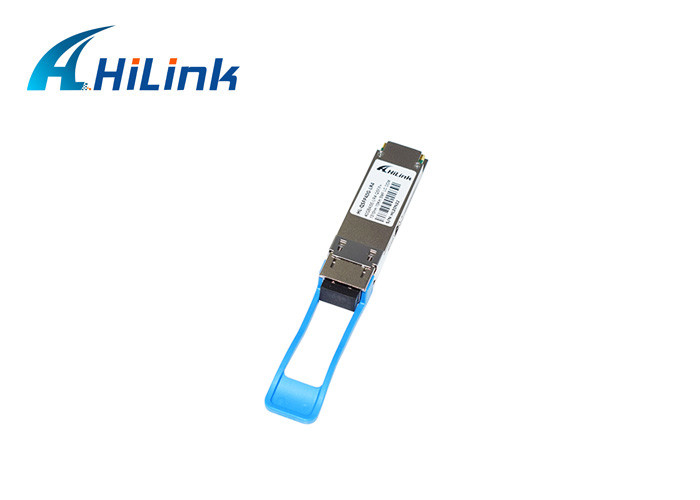

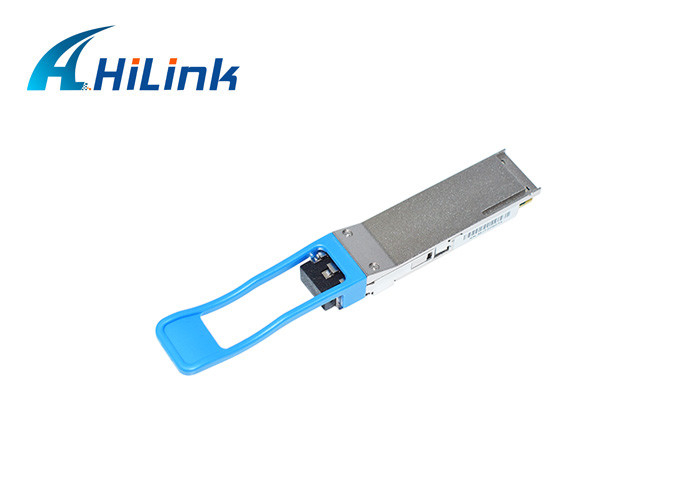

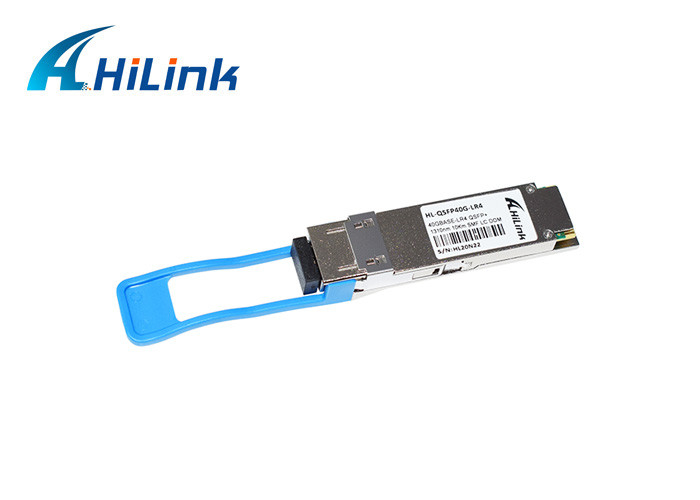

Dieses Produkt ist ein Transceivermodul, das für 2m-10km optische Nachrichtenübertragung bestimmt ist
Anwendungen. Der Entwurf ist zu 40GBASE-LR4 des Standards IEEE P802.3ba konform. Das Modul wandelt 4 Inputkanäle (ch) von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4
CWDM kanalisiert Signale und wandelt sie in 4 elektrische Daten des Kanalertrages um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 Nanometer wie
Mitglieder des CWDM-Wellenlängengitters definiert in ITU-T G.694.2. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Das Produkt ist mit Formfaktor entworfen, optische/elektrische Verbindung und digital
Diagnoseschnittstelle entsprechend der QSFP+-Multi-Quellvereinbarung (MSA). Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Optische Eigenschaften
| Parameter |
Symbol |
Minute |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Wellenlängen-Aufgabe |
L0 |
1264,5 |
1271 |
1277,5 |
Nanometer |
|
| L1 |
1284,5 |
1291 |
1297,5 |
Nanometer |
|
| L2 |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
| L3 |
1324,5 |
1331 |
1337,5 |
Nanometer |
|
| Übermittler |
| Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Durchschnittliche Produkteinführungs-totalenergie |
Pint |
|
|
8,3 |
dBm |
|
| Durchschnittliche Produkteinführungs-Energie, jeder Weg |
PAVG |
-4 |
|
2,3 |
dBm |
|
| Optischer Modulations-Umfang (OMA), jeder Weg |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA) |
Ptx, Unterschied |
|
|
6,5 |
DB |
|
| Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg |
|
-4,8 |
|
|
dBm |
|
| TDP, jeder Weg |
TDP |
|
|
2,6 |
DB |
|
| Löschungs-Verhältnis |
ER |
3,5 |
|
|
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
Reflexion 12dB |
| Optische Rückflussdämpfungs-Toleranz |
TOL |
|
|
20 |
DB |
|
| Übermittler-Reflexionsvermögen |
Funktelegrafie |
|
|
-12 |
DB |
|
| Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg |
Poff |
|
|
-30 |
dBm |
|
| Empfänger |
| Schaden-Schwelle, jeder Weg |
THd |
3,3 |
|
|
dBm |
2 |
| Gesamtdurchschnitt Energie empfangen |
|
|
|
8,3 |
dBm |
|
| Durchschnitt empfangen Energie, jeden Weg |
|
-13,7 |
|
2,3 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Eisenbahn |
|
|
-26 |
DB |
|
| Empfänger-Empfindlichkeit (OMA), jeder Weg |
Sensor |
|
|
-11,5 |
dBm |
|
| Betonte Empfänger-Empfindlichkeit (OMA), jeder Weg |
|
|
|
-9,6 |
dBm |
3 |
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen |
Prx, Unterschied |
|
|
7,5 |
DB |
|
| LOS erklären |
LOSA |
-28 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-15 |
dBm |
|
| Los-Hysterese |
LOSH |
0,5 |
|
|
DB |
|
| Elektrische 3 obere Grenzfrequenz DBs des Empfängers, jeder Weg |
FC |
|
|
12,3 |
Gigahertz |
|
| Zustände des Druck-Empfänger-Empfindlichkeits-Tests (Anmerkung 5) |
| Vertikale Augen-Schließungs-Strafe, jeder Weg |
|
|
1,9 |
|
DB |
|
| Betonter Bammel des Augen-J2, jeder Weg |
|
|
0,3 |
|
UI |
|
| Betonter Bammel des Augen-J9, jeder Weg |
|
|
0,47 |
|
UI |
|
Anmerkungen:
1. Selbst wenn das TDP < 0="">
2. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem modulierten optischen Eingangssignal zuzulassen, das diesen Leistungspegel auf einem Weg hat. Der Empfänger muss nicht an dieser Eingangsleistung richtig funktionieren.
3. Gemessen mit Übereinstimmungstestsignal am Empfängerinput für BRUSTBEEREN = 1x10-12.
4. MVertical-Augen-Schließungsstrafe und betonter Augenbammel sind Testbedingungen für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers.
Wir stellen das sichere und zuverlässige Verpacken zur Verfügung: Plastik-box+Carton
Lieferfrist: 2-5 Werktage
OEM-/ODMauftrag ist verfügbar
