Herkunftsort:
Guangdong, China
Markenname:
HILINK
Zertifizierung:
CE FCC Rohs
Modellnummer:
HL-QSFP-40G-60km
Video
Transceiver des Faser-Optikmodul-40G QSFP 60km ER4 LC mit hoher Qualität für FTTX
PRODUKT-BESCHREIBUNGEN
PRODUKT-EIGENSCHAFTEN
ANWENDUNGEN
QSFP-REIHE
| Teilnummer | Produkt-Beschreibung | |
| HL-QSFP-40G-SR4 | QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP-40G-LR4 | QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP-40G-ER4 | QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-SR4 | QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP28-100G-LR4 | QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP28-100G-ER4 | QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-ZR4 | QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM | |

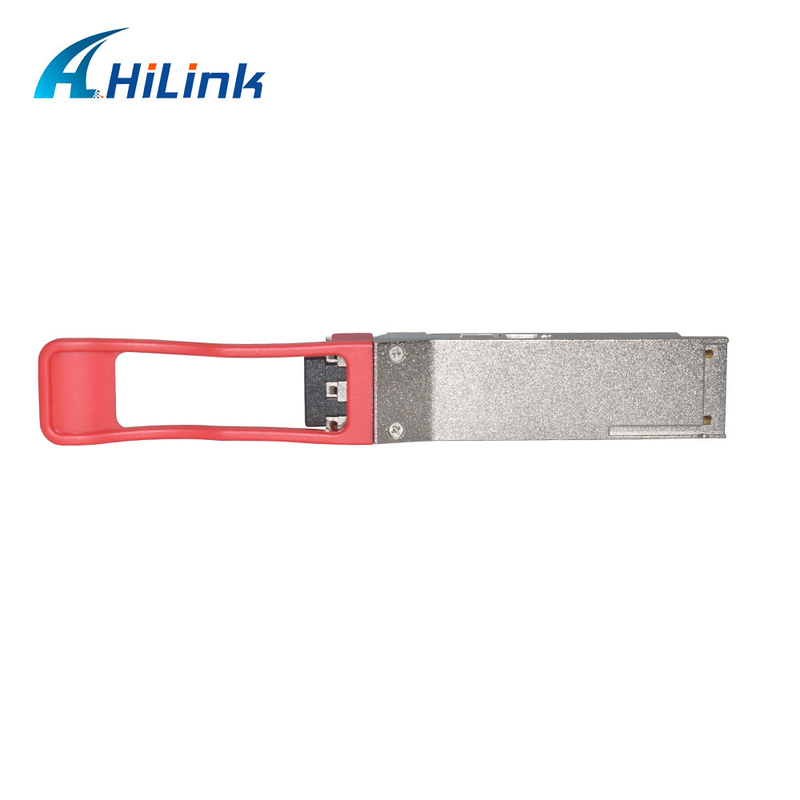

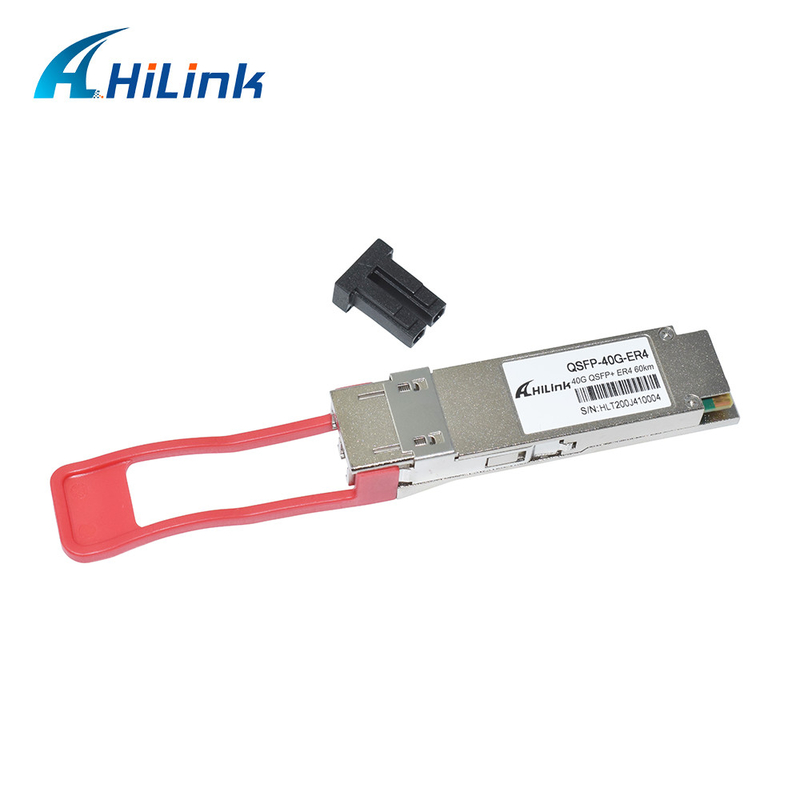

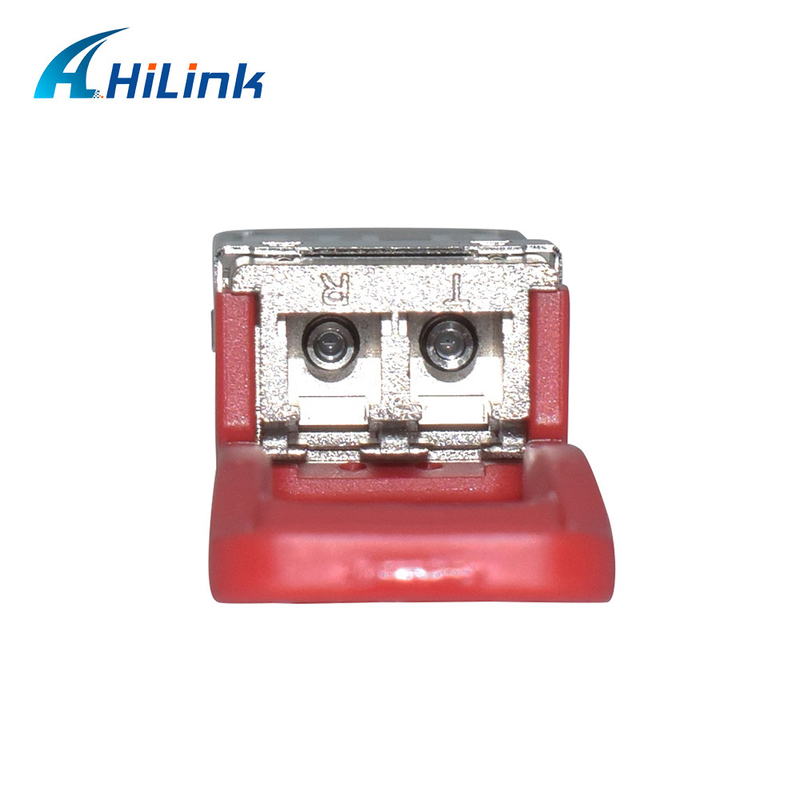

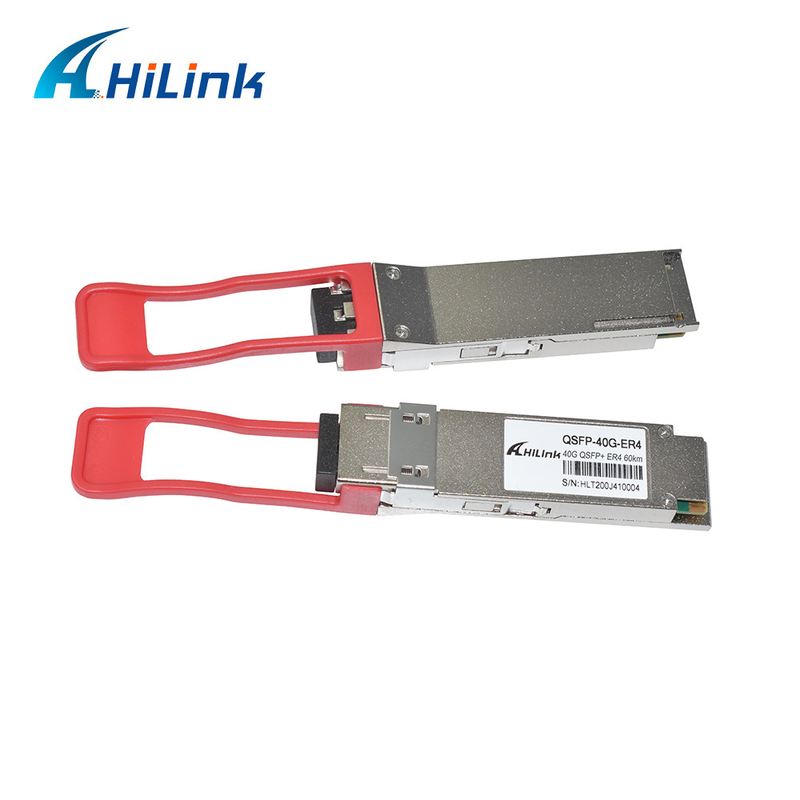

PRODUKT-BILD-SHOW
Optische Parameter (SPITZEN= °C 0 bis 70, VCC = 3,0 bis 3,6 Volt)
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Verweis. |
| Übermittler | ||||||
|
Wellenlängen-Aufgabe |
L0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| L1 | 1284,5 | 1291 | 1297,5 | Nanometer | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Seiten-Modus Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Durchschnittliche Produkteinführungs-totalenergie | Pint | - | 10,5 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | +3 | - | 7 | dBm | ||
| Übertragen Sie OMA pro Weg | TxOMA | 0,3 | 5,0 | dBm | ||
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) | 4,7 | dBm | ||||
| Übermittler-Streuungs-Strafe jeder Weg | TDP | 2,6 | DB | |||
| Löschungs-Verhältnis | ER | 5,5 | 6,5 | DB | ||
| Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Optische Rückflussdämpfungs-Toleranz | - | - | 20 | DB | ||
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg | Poff | -30 | dBm | |||
| Relative Intensitäts-Geräusche | Rin | -128 | dB/HZ | 1 | ||
| Optische Rückflussdämpfungs-Toleranz | - | - | 12 | DB | ||
| Empfänger | ||||||
| Schaden-Schwelle | THd | 0 | dBm | 1 | ||
| Durchschnittliche Energie am Empfänger-Input, jeder Weg | R | -23 | -6 | dBm | ||
| Empfangen Sie elektrische 3 obere abgeschnittene Frequenz DBs, jeden Weg | 12,3 | Gigahertz | ||||
| RSSI-Genauigkeit | -2 | 2 | DB | |||
| Empfänger-Reflexionsvermögen | Rrx | -26 | DB | |||
| Empfänger-Energie (OMA), jeder Weg | - | - | -4 | dBm | ||
| Empfangen Sie elektrische 3 obere Grenzfrequenz DBs, jeden Weg | 12,3 | Gigahertz | ||||
| LOS De-erklären | LOSD | -25 | dBm | |||
| LOS erklären | LOSA | -35 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
Anmerkung: Reflexion 12dB
